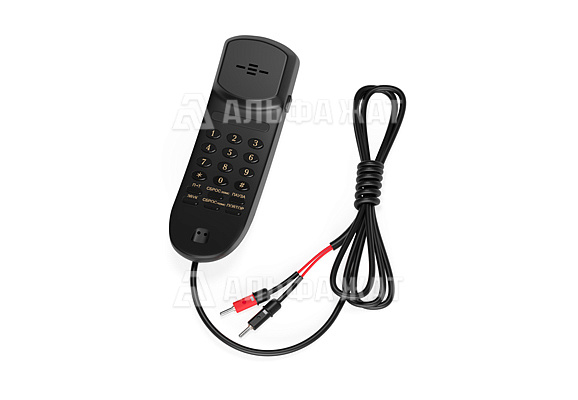

Трубки перегонной связи цифровые ТПСЦ, ТПС-У, ТПСЦ-1М

Цифровые трубки перегонной связи серии ТПСЦ, ТПС-У, ТПСЦ-1М предназначены для организации переговоров в сетях ПС железнодорожных путей. Рекомендованные условия эксплуатации при температуре от -40°С до +50°С.

Характеристики

  • номинальный выходной сигнал «Линия» составляет  0 дБ, при нагрузке 600 Ом;

  • минимальный выходной сигнал «Линия» минус 25 дБ;

  • условия эксплуатации — от минус 40 до плюс 50°С.

  • вес ТПСЦ 0,3 кг;

  • габариты длинна 60 мм, ширина  165 мм, высота 45 мм.

Взаимодействие с ОТС

Станция Напр. Ток шлейфа при сопротивлении до 1 кОм
Ток линии, мА Ток управления линии, мА
Обь 128Ц, СМК 30  48  минимум 10  минимум 120% от тока занятия
ДСС  48  минимум 11  минимум 120% от тока занятия
 КС 2000Р 48   14 - 19 минимум 19
DX 500ЖТ 48   5 - 9,5  минимум 10,5
КАСС 24  минимум 10 -
КСМ 400 48  минимум 15 -
Ди Станция 60  минимум 10  минимум 110% от тока занятия

ОПИСАНИЕ

ТПСЦ используются для организации переговоров в сетях ПС ж/д линий.

Где используются: на линиях ПС с видами станций: Обь-128, ДСС, ОТС-ЦМ, КС-2000Р, DХ-500ЖТ, ДСС, КАСС, Ди-Станция, КСМ-400, АССЦ, СМК-30

Аналоговое оборудование: ТПС, телефон «Перегон»

Особенности:

  • возможность ведения переговоров с двумя абонентами;

  • присутствует АРУ;

  • для осуществления дистанционного управления необходимо повысить ток в шлейфе;

  • можно быстро изменить величину тока на линии связи.

Возможности:

  • возможность быстрого подключения к линии связи;

  • можно проводить переговоры в дуплексном режиме;

  • если нажать на тангенту то режимом передачи можно управлять дистанционно;

  • импульсный или тональный набор;

  • возможность создавать пользовательские режимы;

  • возможность изменить режим работы при подключении к линии.

Мы доставляем оборудование по всей России и СНГ!
