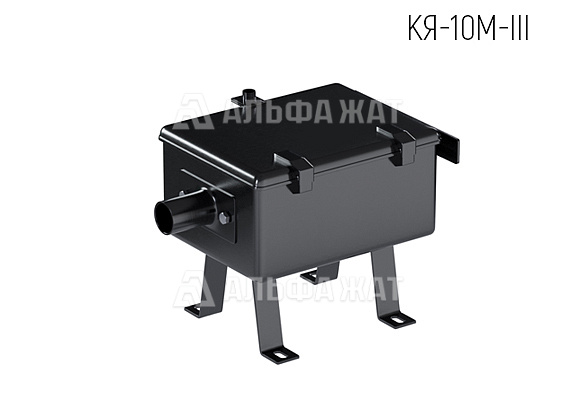

Ящик кабельный модернизированный КЯ-10М-III 17851-00-00-02
№ чертежа | 17851-00-00-02

Ящик кабельный модернизированный КЯ-10М-III 17851-00-00-02

Применяется для разделки жил кабеля и соединения их с изолированными проводами в местах перехода воздушных проводов линий автоблокировки в кабель. Высота до ввода кабеля на опоре 7245 мм.

Оставить заявку
Характеристики
Материал листовая сталь
Толщина материала
4 мм
Покрытие антикоррозийное покрытие «горячий цинк»
Высота до ввода кабеля на опоре
7245 мм
Механические воздействия МС3 по ГОСТ Р 55369-2012
Электробезопасность класс 01 по ГОСТ 12.2.007.0-75
Габаритные размеры (ДхШхВ) 405х504х355 мм
Климатическое исполнение УХЛ-1 по ГОСТ 15150-69
Рабочие температуры от - 60°С до + 65°С
Относительная влажность воздуха
100%
Степень защиты
IP57 по ГОСТ 14254-96
Масса 42 кг
ГОСТ ТУ 32 ЦШ 2024-94
№ чертежа 17851-00-00-02
ОПИСАНИЕ

Ящик кабельный модернизированный КЯ-10М-III 17851-00-00-02 применяется для разделки жил кабеля и соединения их с изолированными проводами в местах перехода воздушных проводов линий автоблокировки в кабель. Устанавливается на силовых, промежуточных и переходных опорах.

Высота до ввода кабеля на опоре 7245 мм.

Корпус и крышка ящика штампованно-сварные. Корпус ящика выполнен из качественной листовой стали толщиной 4 мм.

Ящик изготавливается в климатическом исполнении УХЛ ка­тегории размещения 1 по ГОСТ 15150-69 для верхнего значения рабочей темпе­ратуры +65°С, нижнего значения рабочей температуры –60°С, влажности 100% при температуре +25°С. Ящик обладает стойкостью к воздейс­твию инея и росы, пыли, коррозионной стойкостью, пыленепроницаемостью.

По допускаемым механическим воздействиям ящик относит­ся к классификационной группе МС3 по ГОСТ Р 55369-2012. По степени защиты человека от поражения электрическим током ящик относится к классу 01 по ГОСТ12.2.007.0-75.

Отличительные кабельного ящика КЯ-10М:

  • профильное уплотнение крышки
  • герметичное исполнение (степень защиты от внешних воз­действий IP57 по ГОСТ 14254-96)
  • внутренние петли
  • внутренние замки (фиксаторы)
  • профильное уплотнение крышки

Штампованно-сварной ящик кабельный модернизированный КЯ-10М полностью соответствует требованиям ТУ 32 ЦШ 2024-94.

Преимущества перед аналогами с чугунным литым корпусом:

  • увеличенный срок службы
  • уменьшенный вес по сравнению с чугунным аналогом

Применение штампованно-сварного ящика КЯ-10 приводит к снижению затрат на обслуживание.

Компания «Альфа-ЖАТ» гарантирует самую выгодную цену на ящики кабельные модернизированные КЯ-10М-III 17851-00-00-02.

Доставка в любой регион России и СНГ!
