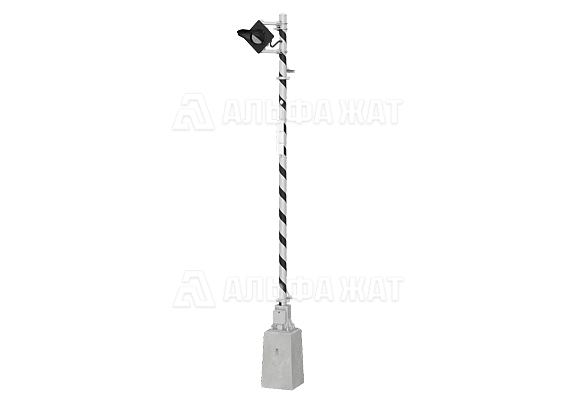

Светофор заградительный светодиодный 17669-00-00 ТУ32 ЦШ 2141-2009

Светодиодный заградительный светофор с расширенной диаграммой (допускается использование на изогнутых участках пути без дополнительных светофоров). Код СКМТР 3185641995.

Характеристики

Напряжение
10,5-12 В
Мощность головки светофора
25 Вт
Дальность видимости сигнала:

на прямолинейных участках
1000 м
на криволинейных участках
400 м
Наработка на отказ
50000 ч
Срок службы головки
20 лет
Вес светофорной головки, не больше
25 кг
Сила света по оптической оси
2100 кд
Цвет излучения
красный
Диаметр выходного отверстия
210 мм
Код СКМТР
3185641995
№ чертежа 17669-00-00

ОПИСАНИЕ

Светофор заградительный со светодиодными светооптическими системами 17669-00-00 ТУ32 ЦШ 2141-2009 предназначен для подачи сигнала красного цвета, требующего остановки железнодорожных составов при возникновении опасности на железнодорожных переездах, крупных сооружениях и местах обвалов.

В заградительном светофоре 17669-00-00 используется светодиодная головка с расширенной диаграммой, благодаря которой его можно использовать на криволинейных участках пути без дополнительных светофоров, система контроля позволяет отслеживать обрывы и короткие замыкания в кабеле питания.

Комплект поставки заградительного светофора 17669-00-00 ТУ32 ЦШ 2141-2009:

  • Оцинкованная мачта, складная оцинкованная лестница, стакан, кронштейны.
  • ГСС заградительного светофора красного цвета c разветвительной коробкой с клеммами и герметичными кабельными вводами.
  • Гарнитура и оцинкованные кронштейны для установки головки светофора.
  • Этикетка оборудования.
  • Эксплуатационное руководство.

Светофор подходит для эксплуатации в регионах с умеренным и холодным климатом при температурах от -60°С до +55°С.
