Максимальное количество оптических портов |
192 шт |
|
Максимальное количество кроссовых модулей |
6 шт |
|
Максимальное количество разветвителей 1х32/1х16/1х8 |
5/10/20 шт |
|
Максимальное количество вводимых ОК |
14 шт |
|
Максимальный диаметр ОК |
18 мм |
|
Защищенность |
IP 55 |
|
Габаритные размеры (ДхШхГ) |
500х440х235 мм |
|
Масса |
11,3 кг |
|
Корпус |
1 шт |
|
Шина заземления |
1 шт |
|
Фитинг 18 мм |
2 шт |
|
Фитинг 14 мм |
6 шт |
|
Хомут металлический |
8 шт |
|
Кронштейн на столб |
2 шт |
|
Кронштейн на стену |
4 шт |
|
Комплект монтажный |
1 шт |
|
Бланк адресов |
1 шт |

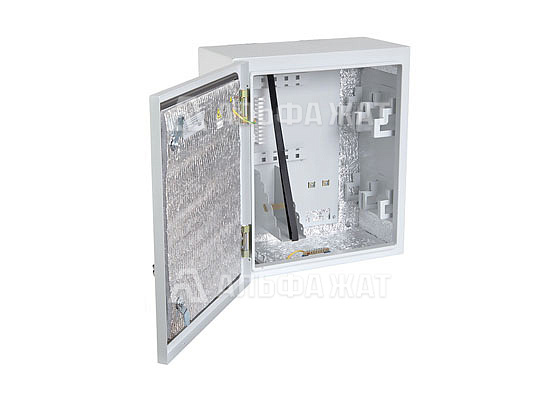

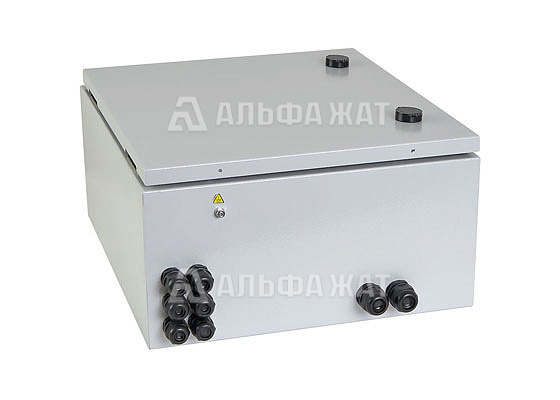

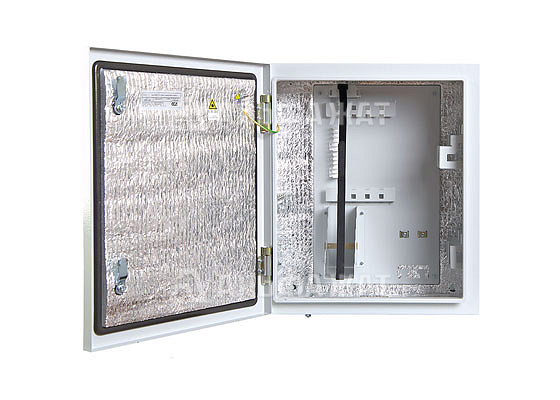

Конструктивные особенности: корпус шкафа изнутри оклеен теплоизоляционным материалом. Внутри шкафа располагаются линейный кросс на 8-12 оптических волокон и абонентский кросс ёмкостью до 160 оптических волокон и планарные разветвители. Оптические кабели вводятся в шкаф через отверстия выбивного типа в нижней стенке. В состоянии поставки отверстия заглушены. При монтаже заглушки выбиваются по числу вводимых кабелей. В отверстиях устанавливаются фитинги.
В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
Монтаж и кросс-коммутация ОВ: осуществляется в съёмных откидных кроссовых модулях, объединенных в кроссовый блок. В закрытом положении кроссовые модули защелкиваются один за другой. При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении.
Компания «Альфа-ЖАТ» предлагает приобрести шкаф оптический уличный ВОКС-УБ-192(6К) с кронштейном (корпус) по низкой цене. Доставка в любой регион России и СНГ!
