Максимальное количество оптических портов FC/SC (LC) |
240/320 (480) шт |
Габаритные размеры (ДхШхВ) |
476х156х258 мм |
Масса |
5,1 кг |
Блок кроссовый 10 модулей КБ10-К10 |
1 шт |
Планка адаптерная 32 SC |
10 шт |
Розетка (адаптер) SC/APC |
320 шт |
Пигтейл SC/APC G.652 |
320 шт |
КДЗС |
400 шт |
Комплект деталей для монтажа и маркировки |
1 шт |

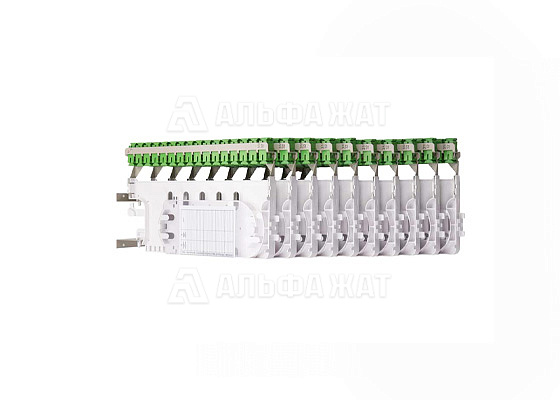

Блок кроссовый 10 модулей КБ10-К10-320SC-320SC/APC-320SC/APC предназначен для установки в кроссах оптических ВОКС-Б-93. При использовании соединителей LC емкость может быть удвоена.
Конструктивные особенности: монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле.
При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
