Максимальное количество оптических портов FC/SC (LC) |
240/320 (480) шт |
|
Габаритные размеры (ДхШхВ) |
476х156х258 мм |
|
Масса |
5,1 кг |
|
Блок кроссовый 10 модулей КБ10-К10 |
1 шт |
|
Планка адаптерная 32 SC |
10 шт |
|
Розетка (адаптер) SC/UPC |
320 шт |
|
Пигтейл SC/UPC G.652 |
320 шт |
|
КДЗС |
400 шт |
|
Комплект деталей для монтажа и маркировки |
1 шт |

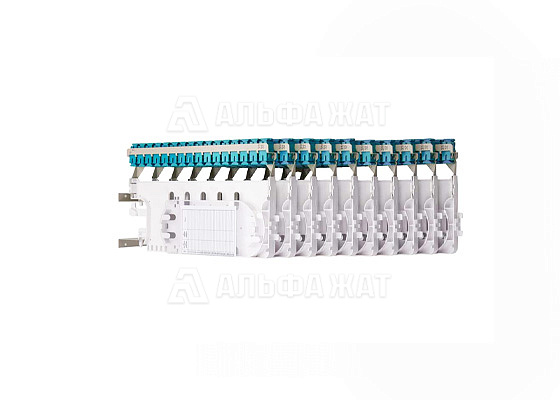

Блок кроссовый 10 модулей КБ10-К10-320SC-320SC/SM-320SC/UPC предназначен для установки в кроссах оптических ВОКС-Б-93. При использовании соединителей LC емкость может быть удвоена.
Конструктивные особенности: монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле.
При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
