Максимальное количество оптических портов FC/SC (LC) |
144/192 (288) шт |
|
Габаритные размеры (ДхШхВ) |
390х156х171 мм |
|
Масса |
2,1 кг |
|
Блок кроссовый 6 модулей КБ6-К6 (корпус) |
1 шт |
|
Планка адаптерная 24 SC |
6 шт |
|
Розетка (адаптер) SC/UPC |
144 шт |
|
Пигтейл SC/UPC G.652 |
144 шт |
|
КДЗС |
180 шт |
|
Комплект деталей для монтажа и маркировки |
1 шт |

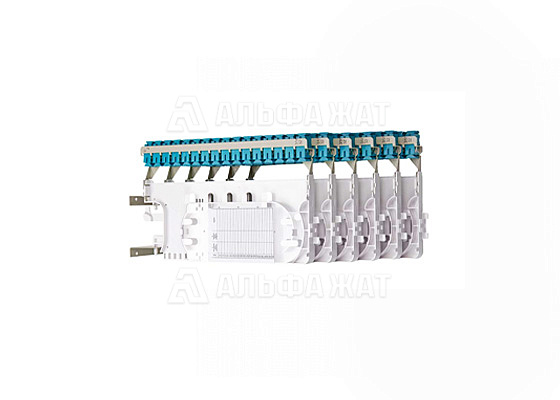

Блок кроссовый 6 модулей КБ6-К6-144SC-144SC/SM-144SC/UPC предназначен для установки в кроссах оптических ВОКС-Б-63. При использовании соединителей LC ёмкость может быть удвоена.
Конструктивные особенности: монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле.
При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
