№ чертежа | нет

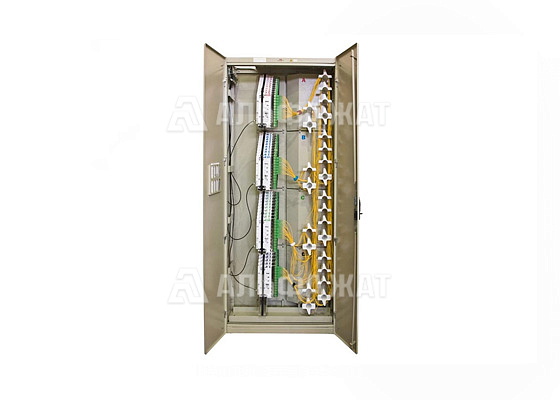

Кросс оптический ВОКС-Б-93-4КБ10-К10-240SC/APC ОВ

Устройство для ввода большого количества оптических кабелей, монтажа и кросс-коммутации оптических волокон.
Оставить заявку
Характеристики
Максимальное количество оптических
портов FC/SC (LC)
960/1280/1920 шт
Максимальное количество вводимых ОК
24 шт
Габаритные размеры (ВхШхГ)
2200х900х300 мм
Масса
100 кг

Комплект поставки

Шкаф с двумя дверями и замком
1 шт
Несущая для 4х ВКР-3 6U (большая)
1 шт
Несущая для 4х ВКР-3 3U (малая)
2 шт
Узел ввода ВКР-3
9 шт
Комплект органайзеров
1 шт
Модуль П поворотный (пластик) 24 SC
40 шт
Комплект деталей для монтажа
40 шт
Крепежный комплект
36 шт
Розетка (адаптер) SC/APC
960 шт
Пигтейл SC/APC
960 шт
КДЗС-4525 1200 шт
ОПИСАНИЕ
Кросс оптический ВОКС-Б-93-4КБ10-К10-240SC/APC ОВ предназначен для ввода большого количества оптических кабелей, монтажа и кросс-коммутации оптических волокон, организации входящих-исходящих и коммутационных кабелей (патчкордов). Кросс может применяться в центрах коммутации волоконно-оптических сетей операторов связи (АТС, ЦУС), в сетях кабельного ТВ, в сетях доступа с идеологией «волокно-до-дома» (FTTx), в пассивных оптических сетях (PON), в кроссовых помещениях крупных бизнес-центров.

Применение: целесообразно использовать при концентрации в одной аппаратной большого количества оптических портов (не менее 200 шт). Максимальная ёмкость решения высокой плотности составляет, как правило, не менее 1000 ОВ в одном конструктиве высотой 2 м и 2,2 м.

Конструктивные особенности: во внутреннем пространстве изделия выделяются отдельные зоны для крепления многоволоконных кабелей, для сварки волокон и для выкладки и хранения запасов патчкордов, что сильно упрощает задачу монтажа и обслуживания (переключений) большого количества оптических портов. Кроме того, решение высокой плотности монтажа ОВ должно быть модульным и позволять наращивать емкость по мере роста сети и ввода новых кабелей. Система кабельного менеджмента должна обеспечивать монтаж новых кабелей и переключение действующих без негативного влияния на ранее смонтированные волокна.

Функциональные зоны:

  • зона ввода, разделки и фиксации ОК
  • зона монтажа и коммутации ОВ
  • зона выкладки и хранения запасов патчкордов

Кроссовые блоки: используются на 10 кросс-модулей ёмкостью 240 портов FC или SC. При использовании соединителей LC ёмкость может быть удвоена.

Всего в шкафах ВОКС-Б-93 устанавливается 4 кроссовых блока.

Монтаж и кросс-коммутация ОВ: осуществляется в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле.

При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.

Компания «Альфа-ЖАТ» предлагает приобрести кросс оптический ВОКС-Б-93-4КБ10-К10-240SC/APC ОВ по низкой цене. Доставка в любой регион России и СНГ!
