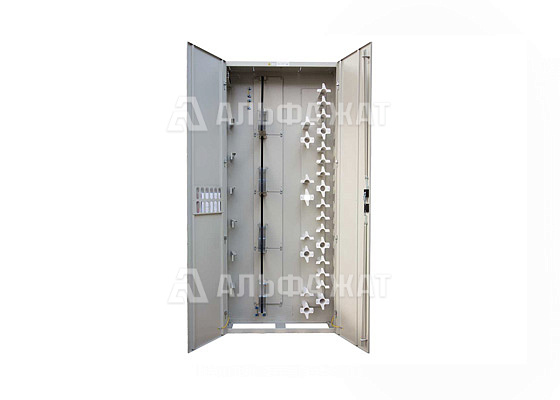

Шкаф оптический с органайзерами ВОКС-Б-93-О

Устройство для ввода большого количества оптических кабелей, монтажа и кросс-коммутации оптических волокон.

Оставить заявку

Карточка товара

Характеристики

Максимальное количество оптических портов FC/SC (LC)	960/1280/1920 шт
Максимальное количество вводимых ОК	24 шт
Габаритные размеры (ВхШхГ)	2200х900х300 мм
Масса	100 кг

Комплект поставки

Шкаф с двумя дверями и замком	1 шт
Несущая для 4х ВКР-3 6U (большая)	1 шт
Комплект органайзеров	1 шт

ОПИСАНИЕ

Шкаф оптический с органайзерами ВОКС-Б-93-О предназначен для ввода большого количества оптических кабелей, монтажа и кросс-коммутации оптических волокон, организации входящих-исходящих и коммутационных кабелей (патчкордов). Кросс может применяться в центрах коммутации волоконно-оптических сетей операторов связи (АТС, ЦУС), в сетях кабельного ТВ, в сетях доступа с идеологией «волокно-до-дома» (FTTx), в пассивных оптических сетях (PON), в кроссовых помещениях крупных бизнес-центров.

Применение: целесообразно использовать при концентрации в одной аппаратной большого количества оптических портов (не менее 200 шт). Максимальная ёмкость решения высокой плотности составляет, как правило, не менее 1000 ОВ в одном конструктиве высотой 2 м и 2,2 м.

Конструктивные особенности: во внутреннем пространстве изделия выделяются отдельные зоны для крепления многоволоконных кабелей, для сварки волокон и для выкладки и хранения запасов патчкордов, что сильно упрощает задачу монтажа и обслуживания (переключений) большого количества оптических портов. Кроме того, решение высокой плотности монтажа ОВ должно быть модульным и позволять наращивать емкость по мере роста сети и ввода новых кабелей. Система кабельного менеджмента должна обеспечивать монтаж новых кабелей и переключение действующих без негативного влияния на ранее смонтированные волокна.

Функциональные зоны:

зона ввода, разделки и фиксации ОК
зона монтажа и коммутации ОВ
зона выкладки и хранения запасов патчкордов

Кроссовые блоки: используются на 10 кросс-модулей ёмкостью 240 портов FC или SC. При использовании соединителей LC ёмкость может быть удвоена.

Всего в шкафах ВОКС-Б-93 устанавливается 4 кроссовых блока.

Монтаж и кросс-коммутация ОВ: осуществляется в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле.

При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.

Компания «Альфа-ЖАТ» предлагает приобрести шкаф оптический с органайзерами ВОКС-Б-93-О по низкой цене. Доставка в любой регион России и СНГ!
