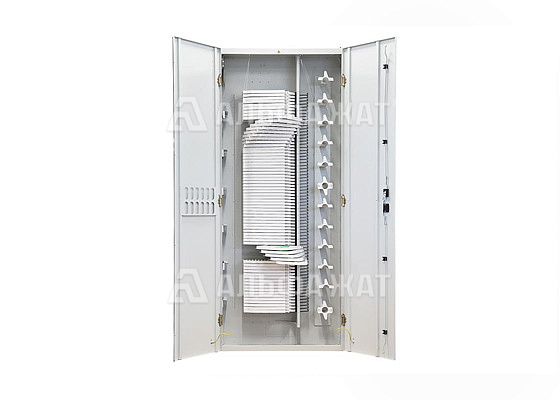

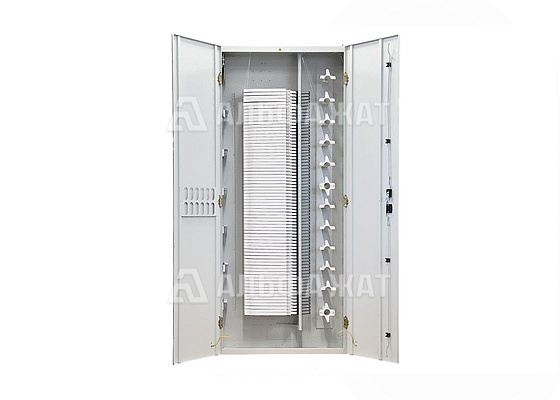

Шкаф оптический с органайзерами ВОКС-ФП-93-ОМ

Устройство для ввода большого количества оптических кабелей, монтажа и кросс-коммутации оптических волокон.

Оставить заявку

Карточка товара

Характеристики

Максимальное количество оптических портов SC/LC	1728/3456 шт
Максимальное количество вводимых ОК	24 шт
Габаритные размеры (ВхШхГ)	2000х900х300 мм
Масса	90 кг

Комплект поставки

Шкаф с двумя дверями и замком	1 шт
Несущая для 4х ВКР-3 6U (большая)	1 шт
Комплект органайзеров	1 шт

ОПИСАНИЕ

Оптический шкаф с органайзерами ВОКС-ФП-93-ОМ предназначен для ввода большого количества оптических кабелей, монтажа и кросс-коммутации оптических волокон, организации входящих-исходящих и коммутационных кабелей (патчкордов). Кросс может применяться в центрах коммутации волоконно-оптических сетей операторов связи (АТС, ЦУС), в сетях кабельного ТВ, в сетях доступа с идеологией «волокно-до-дома» (FTTx), в пассивных оптических сетях (PON), в кроссовых помещениях крупных бизнес-центров.

Применение: целесообразно при концентрации в одной аппаратной большого количества оптических портов (не менее 200). Максимальная ёмкость составляет 1728 портов SC или 3456 портов LC.

Функциональные зоны:

зона ввода, разделки и фиксации ОК
зона монтажа и коммутации ОВ
зона выкладки и хранения запасов патчкордов

Входящие линейные и распределительные кабели фиксируются и разделываются до модулей в разветвительных узлах ввода (узлах ВКР). Здесь же при необходимости происходит заземление металлических элементов кабелей.

Узлы ВКР-3 размещаются на несущих панелях. На одной панели может размещаться 4 таких узла. Одна несущая панель предустановлена в шкафу ВОКС-ФП в состоянии поставки. Дополнительно можно установить до 5 несущих панелей.

От узлов ввода оптические волокна в специальных транспортных трубках поступают в кроссовые модули, где свариваются с пигтейлами. На кроссовом модуле устанавливаются оптические адаптеры. Для удобства обслуживания волокон кроссовые модули могут выдвигаться (поворачиваться).

Для выкладки и хранения запасов патчкордов, подключенных к портам кроссовых модулей, в правой части шкафа располагаются органайзеры, позволяющие повысить надежность эксплуатации и минимизировать временные потери при эксплуатации кросса в частности, при переключениях.

Компания «Альфа-ЖАТ» предлагает приобрести шкаф с органайзерами ВОКС-ФП-93-ОМ (900х300х2200 мм) по низкой цене. Доставка в любой регион России и СНГ!
