Рабочий диапазон частот антенны от 151,7 до 156 МГц, от 850 до 990 МГц, от 1350 до 2500 МГц.
|
Материал кожуха |
стеклопластик |
| Рабочие диапазоны частот |
от 151,7 до 156 МГц от 850 до 990 МГц от 1350 до 2500 МГц |
|
Коэффициент усиления малошумящего усилителя активной антенны на частотах 1571–1616 МГц |
от 27 до 29 дБ |
| Напряжение питания встроенного МШУ | от +3,3 до +13,2 В |
| Мощность без встроенной антенны ГЛОНАСС/GPS | не более 50 Вт |
| Мощность с антенной | не более 20 Вт |
| Допустимая подводимая мощность | 25 Вт |
| Входное сопротивление | 50 Ом |
| Рабочие температуры | от -50°С до +60°С |
| Поляризация | вертикальная |
| Допустимая скорость ветра при движении состава | 120 м/с |
| Допустимая скорость бокового ветра | до 35 м/с |
| Рабочие температуры |
от -50°С до +60°С |
| Степень защиты | IP66 |
| Габаритные размеры (ДхШхВ) | 255х253х131 мм |
| ТУ |
АЛВР.464641.034 ТУ |
| Масса антенны | не более 3,2 кг |
| Масса модуля | не более 0,3 кг |
|
№ чертежа |
АЛВР.464641.034 ГЧ |
|
Затухание по верхнему каналу в полосе частот 151,7-156 МГц |
не менее 80 дБ |
|
Затухание по нижнему каналу в полосе частот 876-2500 МГц |
50 Дб |
|
Коэффициент стоячей волны в полосе частот 151,7-156 МГц |
не более 1,2 |
|
Коэффициент стоячей волны в полосе частот 876-2500 МГц |
не более 1,3 |
| ТУ | ТУ АЛВР.464641.034 |
| Габаритные размеры (ДхШхВ) | 87х85х27 мм |
| Масса | не более 0,3 кг |
| АНТ НК | розетка N-типа |
| РСТ НК | розетка N-типа |
| АНТ ВК | розетка N-типа |
| РСТ ВК | розетка N-типа |
|
АЛВР.685671.001-05 или АЛВР.685671.002-11 (1 м) |
вилка N-типа, вилка N-типа |
|
АЛВР.685671.001-08 или АЛВР.685671.002-12 (1 м) |
розетка N-типа, вилка N-типа |
| Антенна локомотивная АЛ2/160/900-2500/H | 1 шт |
| Модуль развязки каналов МРК-160/900 АЛВР.468824.003 | 1 шт |
| Паспорт АЛВР.464641.034 ПС | 1 шт |
| Упаковочная коробка | 1 шт |
| Подставка АЛВР.741134.002-01 | по запросу |
| Комплект монтажных частей к подставке КМАЛ-1 | по запросу |
| Комплект монтажных частей к антенне КМАЛ-2 | по запросу |
|
Кабельная сборка МВ для подключения антенны МВ диапазона к МРК-160/900 |
по запросу |
|
Кабельная сборка ДМВ для подключения антенны диапазона 900-2500 МГц к МРК-160/900 |
по запросу |
|
Кабельные сборки для подключения МРК-160/900 к приемопередатчикам МВ и ДМВ диапазонов |
по запросу |
|
Кабельная сборка для подключения активной антенны ГЛОНАСС/GPS к системе определения местоположения |
по запросу |
| Кабель коаксиальный РК50-7-316нг(С)-HF | по запросу |
| Кабель коаксиальный РК 50-3-38 | по запросу |
| Кабель коаксиальный РК 50-4,8-33нг(С)-HF | по запросу |
| Вилка N-типа | по запросу |
| Розетка N-типа | по запросу |
| Розетка TNC-типа | по запросу |
| Вилка TNC-типа | по запросу |
| Вилка SMA-типа | по запросу |

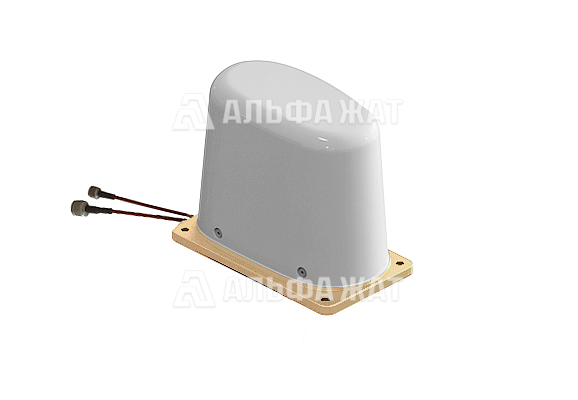

Антенна локомотивная АЛ2/160/900-2500/H используется в железнодорожном транспорте для обеспечения связи и приёма сигналов навигации. Работает со стандартами DMR, GSM-R, GSM900, GSM1800, UMTS, WLAN, WiMAX, Wi-Fi, а также с системами ГЛОНАСС и GPS для определения местоположения.
В состав антенны входят два четвертьволновых вибратора, навигационный модуль в защитном кожухе из стеклопластика и модуль развязки каналов (МРК-160/900).
У МРК-160/900 есть разъёмы N-типа для подключения к антенне и радиостанции. К «АНТ НК» подсоединяется вибратор диапазона МВ, а к «АНТ ВК» - вибратор ДМВ диапазона. Для коаксиальных кабелей приёмопередатчиков предназначены разъёмы «РСТ НК» и «РСТ ВК».
Навигационный модуль оснащён приёмной антенной для сигналов Глонасс/GPS и малошумящим усилителем (МШУ) для их предварительного усиления. У него есть разъём TNC-типа для подсоединения к приёмнику.
Чтобы обеспечить электробезопасность, цепи разъёмов замыкаются по постоянному току через антенну и корпус локомотива. Защитный кожух и гальваническая связь всех элементов антенны с корпусом оберегают оборудование и персонал при контакте с напряжением до 27 кВ переменного тока.
Коэффициент стоячей волны в диапазонах частот:
Коэффициент усиления по отношению к четвертьволновому излучателю в рабочей полосе частот:
Разъемы антенны АЛ2/160/900-2500/Н:
