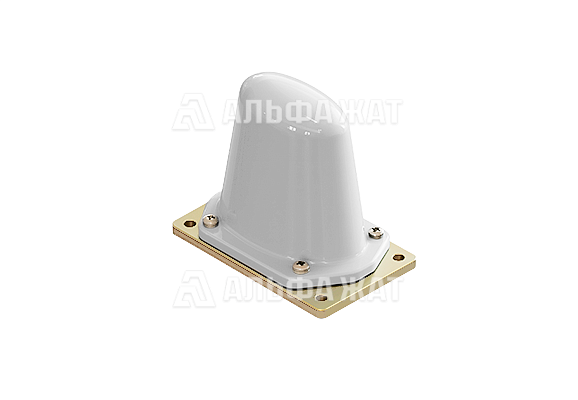

Антенна локомотивная АЛ2/460/900
Антенна локомотивная АЛ2/460/900
Антенна локомотивная АЛ2/460/900
Антенна локомотивная АЛ2/460/900
Антенна локомотивная АЛ2/460/900
Антенна локомотивная АЛ2/460/900
№ чертежа | АЛВР.464651.003 МЧ

Антенна локомотивная АЛ2/460/900

Рабочий диапазон частот антенны составляет от 457 до 469 МГц, от 876 до 960 МГц .

Оставить заявку
Характеристики
Рабочий диапазон частот от 457 до 469 МГц
от 876 до 960 МГц
Поляризация вертикальная
Коэффициент стоячей волны не более 1,5
Сектор излучения в вертикальной плоскости по уровню -3дБ 55°
Входное сопротивление 50 ом
Волновое сопротивление 50 Ом
Допустимая скорость ветра при движении состава 120 м/с
Допустимая скорость бокового ветра до 35 м/с
Рабочие температуры от -50°C до +60°С
Относительная влажность воздуха 95%
Радиопрозрачность кожуха до 99%
Разъем розетка N-типа
Защита от напряжения (кожух) не менее 27 кВ
Степень защиты IP66
ТУ
ТУ 65 7700 5-008-62837180-10
Габаритные размеры (ДхШхВ) 185х110х181 мм
Масса
не более 0,95 кг
№ чертежа
АЛВР.464651.003 МЧ

Комплект поставки

Антенна локомотивная АЛ2/460/900 1 шт
Паспорт 65 7700 5-009-62837180-10 ПС 1 шт
Упаковочная коробка 1 шт
ОПИСАНИЕ

Антенна локомотивная АЛ2/460/900 применяется для приёма и передачи радиосигналов в режиме вертикальной поляризации с круговой диаграммой направленности. Эта антенна разработана для использования на подвижных объектах железнодорожного транспорта в дециметровом диапазоне волн. Она совместима с локомотивными радиостанциями, включая модели, работающие по стандартам TETRA и GSM-R/GSM-900, которые используются для передачи голоса и данных.

Конструкция состоит из основания, защитного стеклопластикового кожуха, вертикальной несущей стойки и двух коллинеарно расположенных вибраторов. Питание осуществляется через коаксиальный кабель. Оплетка кабеля соединена с внешней поверхностью стойки. Излучающими элементами являются вибраторы. Внутренняя поверхность гильзы вибратора и стойка образуют короткозамкнутый коаксиальный шунт, согласующий входное сопротивление антенны с сопротивлением питающего кабеля. Для механической прочности установлены диэлектрические фиксирующие втулки. Размеры и расположение частей антенны обеспечивают оптимальное распределение токов для нужной диаграммы направленности. Антенна защищена стеклопластиковым корпусом, который обеспечивает безопасность при контакте с высоковольтными цепями и защиту от погодных условий.

Электрическая безопасность обеспечивается соединением центрального вывода антенного разъема с корпусом транспортного средства, соединяя центральную жилу с вибратором и далее через стойку с основанием антенны.

Компания «Альфа-ЖАТ» предлагает выгодную цену на антенну локомотивную АЛ2/460/900.

Доставка по всей территории РФ и в страны СНГ!
