Рабочие частоты локомотивной антенны составляет 2,130 МГц и 2,150 МГц.
| Рабочий диапазон частот |
2,130 МГц 2,150 МГц |
| Поляризация | смешанная |
| Входное сопротивление | 50 ом |
| Волновое сопротивление | 50 Ом |
|
Напряжение питания постоянного тока МКС-1/МКС-1У |
от 10 до 15 В |
| Потребляемый ток МКС-1 | 160 мА |
| Потребляемый ток МКС-1У | 190 мА |
| Потребляемый ток АПК-12 | 10 мА |
| Потребляемый ток АПУ-12 | 60 мА |
| Подводимая мощность | не более 25 Вт |
|
Допустимая скорость ветра при движении состава |
120 м/с |
| Допустимая скорость бокового ветра | до 35 м/с |
| Рабочие температуры | от -50°C до +60°С |
| Относительная влажность воздуха | 95% |
| Радиопрозрачность кожуха | до 99% |
| Разъем | розетка N-типа |
| Защита от напряжения (кожух) | не менее 27 кВ |
|
ТУ |
ТУ АЛВР.464629.021 |
| Габаритные размеры антенны (ДхШхВ) | не более 3200х111х480 мм |
| Габаритные размеры МКС-1 (ДхШхВ) | не более 234х143х45 мм |
| Габаритные размеры МКС-1У (ДхШхВ) | не более 234х143х39 мм |
| Габаритные размеры АПУ-12 (ДхШхВ) | не более 140119х41 мм |
| Габаритные размеры АПК-12 (ДхШхВ) | не более 89х76х32 мм |
|
Масса антенны на двух опорных стойках |
не более 9 кг |
| Масса антенны на трех опорных стойках | не более 10кг |
| Масса МКС-1 | не более 0,6 кг |
| Масса МКС-1У | не более 0,6 кг |
| Масса АПУ-12 | не более 0,35 кг |
| Масса АПК-12 (без учёта кабеля и разъема) | не более 0,12 г |
| № чертежа | АЛВР.468577.123 ГЧ |
| Антенна АЛВР.464651.016 | 1 шт |
| Модуль компенсации и согласования МКС | 1 шт |
| Адаптер питания АП | 1 шт |
| Паспорт | 1 шт |

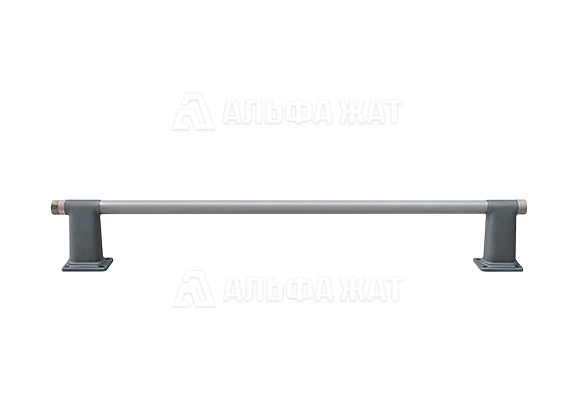

Антенна локомотивная АЛМ/2.130 применяется для работы с радиостанциями в поездной, ремонтно-оперативной и станционной радиосвязи на железнодорожном транспорте в гектометровом диапазоне. Она соответствует требованиям АЛВР.464629.021 ТУ. Антенна может быть установлена на всех подвижных объектах с соблюдением габаритов.
Преимущества:
Норма расхода герметика на 1 единицу - 0,25 тубы (75 мл). При заказе от 1 до 4 шт. в комплект входит одна туба герметика (300 мл).
Компания «Альфа-ЖАТ» предлагает доступную цену на антенну локомотивную АЛМ/2.130.
Доставка по всей территории РФ и в страны СНГ!
