Рабочие частоты антенны стационарной 2,130 МГц, 2,150 МГц, 2,444 МГц, 2,464 МГц.
| Рабочий диапазон частот |
2,130 МГц, 2,150 МГц 2,444 МГц, 2,464 МГц |
| Поляризация | смешанная |
| Коэффициент стоячей волны | не более 2 |
| Входное сопротивление | 50 Ом |
| Допустимая подводимая мощность | 25 Вт |
| Рабочие температуры |
от -50°С до +60°С |
| Радиопрозрачность кожуха | до 90 % |
| Допустимая скорость ветра | 30 м/с |
| Разъем | розетка N-типа |
| ТУ | АЛВР.464629.039 ТУ |
| Габаритные размеры (ДхШхВ) | 3050х110х410 мм |
| Масса | не более 9 кг |
| № чертежа | АЛВР.464123.003 МЧ |
| Антенна стационарная АСТ/2.130 | 1 шт |
| Модуль компенсации и согласования МКС-1УВ АЛВР.468569.002 | 1 шт |
| Адаптер питания и управления АПУ-12 АЛВР.468931.002 | 1 шт |
| Модуль питания стационарный МПС-12Р АЛВР.436531.001 | 1 шт |
| Грозоразрядник ГР-2.130П АЛВР.468243.001-02 | 1 шт |
| Комплект монтажных частей АЛВР.464961.004 | 1 шт |
| Провод ПВКВ 1х10-660 | 1 шт |
| Провод Транскаб-НППнг(А)-НF 6,0 | 3 шт |
| Кабель ParLan Раtch F/UTP Cat5e ZH нг(А)-HF 4х2х0,6 | 1 шт |
| Кабель сетевой 220 В, прямой SCZ-1 | 3 шт |
| Наконечник ТЛМ 10-6-5 | 1 шт |
| Наконечник ТЛМ 10-8-5 | 2 шт |
| Наконечник ТЛМ 25-10-8 | 4 шт |
| Клемма R5-5V | 2 шт |
| Вилка DB-09M | 1 шт |
| Розетка DB-09F | 2 шт |
| Корпус DP-9C | 3 шт |
| U-образная скоба | 4 шт |
| Хомут 80-100 мм | 2 шт |
| Изолента 3М Scotch Super 33+ | 1 шт |
| Сырая резина 3М Scotchfil | 1 шт |
| Гайка шестигранная нормальная ГОСТ ISO 4032-М8 | 8 шт |
| Шайба 8 ГОСТ 11371-78 | 8 шт |
| Шайба 8 ГОСТ 6402-70 | 8 шт |
| Предохранитель H520 (0,5A/250В) | 1 шт |
| Предохранитель ВП1-1 (0,5A/250В) | 1 шт |
| Кабель коаксиальный РК50-7-316нг(А)-HF ТУ 16.К99-010-2004 | по запросу |
| Кабель коаксиальный РК 50-4,8-317нг(С)- HF ТУ 16.К99-019-2004 | по запросу |
| Разъём коаксиальный вилка N-типа прямая N3100-GE08 | по запросу |
| Разъём коаксиальный вилка N-типа прямая N3100-L300 | по запросу |
| Разъём коаксиальный вилка N-типа угловая N3100-9213 | по запросу |

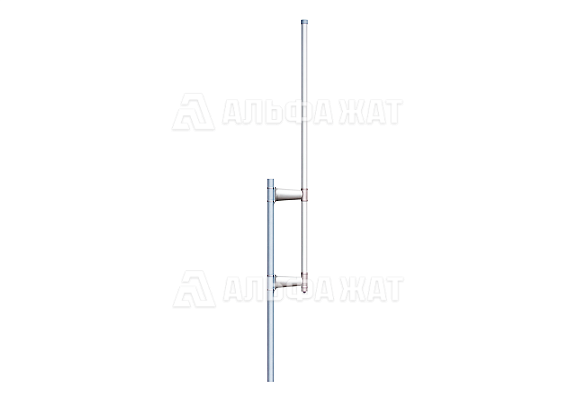

Антенна стационарная АСТ/2.130 обеспечивает прием и излучение радиосигналов смешанной поляризации, предназначена для работы со стационарными радиостанциями в сетях поездной радиосвязи в гектометровом диапазоне волн.
Устройство представляет собой укороченный четвертьволновый спиральный вибратор, установленный в радиопрозрачном кожухе на диэлектрических опорах и подключённый к системе согласования из модулей МКС-1УВ и АПУ-12, запитанным от МПС-12Р. Соединение с выходом радиостанции осуществляется полуавтоматически через МКС-1УВ, который гальванически связан с основанием антенны для заземления. Заземление происходит с помощью индуктивной катушки и заземляющего провода.
Питание антенны осуществляется через сигнальный провод, подключённый к МКС-1УВ и АПУ-12, с использованием коаксиальных кабелей, в которых установлен грозоразрядник ГР-2.130 П для защиты от перенапряжений.
АПУ-12 обеспечивает питание МКС-1УВ и индикацию параметров антенно-фидерного тракта. МПС-12Р предназначен для бесперебойного питания антенны от сети переменного или постоянного тока и оснащён системой защиты от перегрузок. После устранения перегрузок МПС-12Р автоматически восстанавливает рабочий режим.
Антенна и МКС-1УВ имеют степень защиты IP66. МПС-12Р и АПУ-12 -IP54.
Не требуется обслуживания при эксплуатации. Материалы, из которых изготовлена антенна, не оказывают вредного воздействия на окружающую среду ни в процессе эксплуатации изделия, ни после его утилизации. В их составе нет драгоценных металлов в количествах, представляющих ценность для сдачи.
Компания «Альфа-ЖАТ» предлагает приобрести антенну локомотивную АСТ/2.130 по доступной цене.
Доставка по Российской Федерации и в страны СНГ!
