Рабочие частоты антенны стационарной всенаправленной составляют от 148 до 174 МГц.
| Рабочий диапазон частот | от 148 до 174 МГц |
| Поляризация | вертикальная |
| Коэффициент усиления OMNI (А=100 см) | 2,15 дБи |
| Коэффициент усиления OFFSET (А=50 см) | 5,15 дБи |
| Подводимая мощность | 500 Вт |
| Входное сопротивление | 50 Ом |
|
Коэффициент стоячей волны |
не более 1:1,5 |
| Разъем | розетка N-типа |
| Рабочие температуры |
от -50°С до +60°С |
| Допустимая скорость ветра | 40 м/с |
| ТУ | ТУ 65 7700 5-004-62837180-10 |
| Диаметр мачты крепления | от 35 до 65 мм |
| Габаритные размеры (ДхШхВ) | 1310х120х830 мм |
| Габаритные размеры в упаковке (ДхШхВ) | 1200х320х80 мм |
| Масса | не более 2,4 кг |
|
№ чертежа |
АЛВР.464649.001 ГЧ |

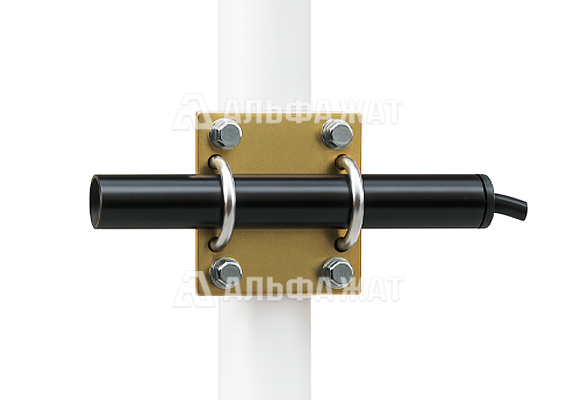

| Антенна стационарная АСП-1/160 | 1 шт |
| Вибратор антенны с держателями (элементы антенны) | 1 комплект |
| Элементы крепления антенны на мачту | 1 шт |
| Лента для герметизации разъёма | 1 шт |
| Паспорт | 1 шт |
| Упаковочная коробка | 1 шт |
Антенна стационарная направленная АСН1/160 используется в гражданских системах технологической радиосвязи метрового диапазона волн. Соответствует требованиям ТУ 65 7700 5-004-62837180-10.
Антенна представляет собой одиночный петлевой симметричный вибратор, который закреплён на держателе. У нее имеется два важных преимущества: широкая полоса рабочих частот и относительно низкая чувствительность к помехам. Благодаря использованию алюминиевого сплава конструкция получается лёгкой, надёжной и удобной для монтажа. Кроме того, она не подвержена интермодуляции, устойчива к обледенению и ветровым нагрузкам. Гальваническое и полимерное покрытия защищают антенну от воздействия агрессивных сред.
Чтобы установить антенну на мачту, используют элементы крепления. Подключить антенну к кабелю снижения можно с помощью кабеля подключения с коаксиальным разъёмом.
