Используется для оперативного извещения пассажиров и персонала метрополитена.
| Напряжение питания (от внешнего источника) | 24 В |
| Напряжение питания (от АГО) | от 18 до 26 В |
| Ток потребления | 0,4 А |
| Напряжение звукового сигнала | 5 В |
| Полоса сигнала | от 100 до 10000 Гц |
| Напряжение включения вещания | 24 В |
| Интерфейс передачи данных | 20 мА |
| Диапазон воспроизводимых частот | от 100 до 10000 Гц |
| Уровень входного сигнала | 5 В |
| Напряжение на тангенте | 5 В |
| Напряжение питания микрофона | от 13,5 до 16,5 В |
| Количество направлений вещания на АГО | до 16 шт |
| Длина соединительного кабеля до АГО | до 1000 м |
| Габаритные размеры (ДхШхВ) | 155х215х35 мм |
| Масса | 2 кг |
| Пульт оператора (блок управления) | 1 шт |
| Блок с микрофоном | 1 шт |
| Блок питания GS18E24-P1J | 1 шт |
| Кабель соединительный пульта с блоком | 1 шт |

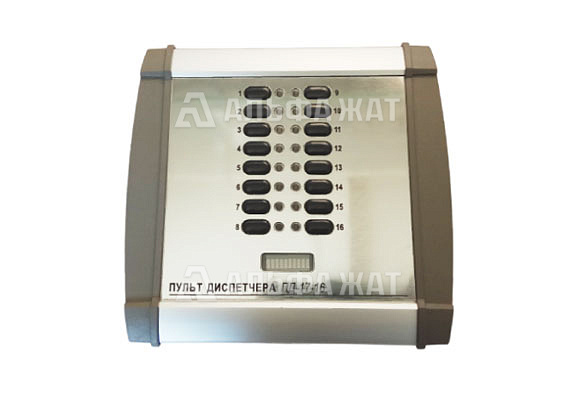

Пульт диспетчера ПД-17-16 представляет собой устройство в металлическом корпусе. Внутри располагается плата управления с кнопками и индикаторами. Кабели других устройств к пульту подключаются с задней стороны через специальные разъемы.
Блок питания при помощи сетевой вилки подключается к сети переменного тока, преобразуя его в напряжение пульта. На корпусе также имеется индикатор.
На блоке микрофона расположена кнопка с индикатором.
Принцип работы
После подачи напряжения на пульт, необходимо проверить индикаторы на исправность, проведя тест индикаторов. Они должны светиться сначала зеленым, затем красным цветом. После проведения тестов зеленый цвет имеют только индикаторы выбранных линий трансляции.
Линия включается или выключается при нажатии необходимых клавиш. При нажатии для включения рядом с выбранной линией загорается зеленый индикатор. Если нажать на клавишу снова, индикатор гаснет, а линия отключается.
На пульте 16 клавиш, они расположены в два ряда по 8 клавиш. Если зажать клавиши 7 и 8 одновременно, будут выбраны все линии, и все индикаторы станут зелеными. При нажимании клавиш 15 и 16 отключаются все линии. Нажатие клавиш сопровождается звуком.
Микрофон приводится в действие нажатием кнопки, загорается индикатор. Запись следует проводить на расстоянии до 20 см. В процессе записи звука на шкальном индикаторе пульта появится уровень звукового сигнала. Необходимо следить, чтобы уровень сигнала был на уровне 7 единиц и не уходил в зону. отмеченную красным цветом. Если после включения микрофона линии трансляции светятся красным светом, то они заняты источником сигнала с более высоким приоритетом.
