№ чертежа | ЩВ00-611.000

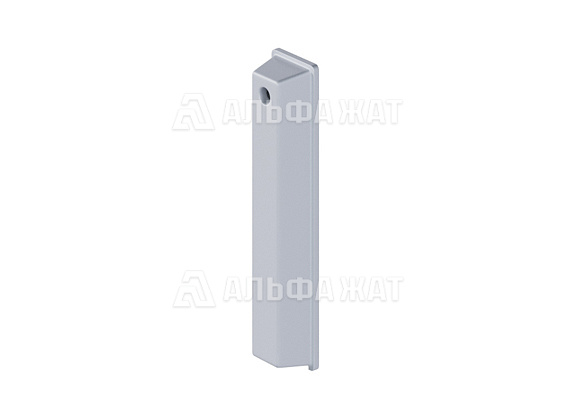

Щиток вводной осветительной опоры B4

Применяется для замены традиционных вводных щитков для установки у основания металлических и железобетонных опор.

Оставить заявку

Карточка товара

Характеристики

Материал	SMC-материал, стекловолокно
Содержание стекловолокна	от 20 до 50%
Плотность	от 1,7 до 1,9 г/см³
Технологическая усадка	от - 0,1% до + 0,2%
Количество изоляторов	4 шт
Антивандальное исполнение	IK10
Стандарт защиты	IP23
Прочность на изгиб	от 120 до 200 МПа
Модуль изгиба	от 10000 до 14000 МПа
Прочность на растяжение	от 60 до 120 МПа
Ударная вязкость	от 40 до 100 МПа
Дугостойкость	180 сек
Электрическая прочность	от 18 до 20 кВ/мм
Огнестойкость по UL 94	HB-V0 на 1,6 мм
Термостойкость НDT А	200°C
Водопоглощение	от 0,03 до 0,05%
Толщина стенки	от 4 до 6 мм
Цвет	серый (RAL 7035)

Комплект поставки

Корпус	1 шт
Изолятор	4 шт
DIN-рейка 50 мм	1 шт
Удерживающая пластина	1 шт
Болт с гайкой	1 комплект
Паспорт	1 шт

ОПИСАНИЕ

Щиток вводной осветительной опоры B4 (ЩВ00-611.000) выполнен из SMC-материала на 4 изолятора и применяется для замены традиционных вводных щитков для установки у основания металлических и железобетонных опор. Место установки осветительных опор вблизи автомагистралей предъявляет повышенные требования к защите от атмосферных и агрессивных осадков в разные поры года для вводной электрики в осветительную опору.

Главной задачей при разработке вводного щитка В4 является обеспечение длительной защиты вводных магистральных кабелей в опору освещения, защиты их от токов короткого замыкания и перегрузок. Дополнительно учитывалась защита от коррозии, окраска в массе, диэлектрические свойства материала. Антивандальное исполнение IK10 и стандарт защиты IP23. Крепление на металлическую и железобетонную опору старых и новых конструкций.

Преимущества композитного щита:

не подвержен коррозии
не трескается на морозе
устойчив к ультрафиолетовому излучению
устойчив к агрессивной среде (ГСМ, кислоты)
не требует покраски
не привлекает внимания сборщиков металлолома
эстетичный внешний вид
не требует заземления
срок службы более 30 лет

Вводный щиток состоит из:

крышки щитка, изготовленной из композитного SMC-материала армированного стекловолокном
основания щитка, изготовленного из композитного SMC-материала армированного стекловолокном на 4 изолятора
вводных и выходных отверстий кабеля комплектуются сальниками и прокладками

Порядок монтажа:

установить основание щитка на опору и закрепить при помощи перфорированной ленты либо дюбелями непосредственно к опоре
выполнить все электрические соединения
зафиксировать подводящие кабеля при помощи металлической пластины и двух гаек М8
закрыть основание кожуха для чего состыковать кожух с основанием в приподнятом положении, после чего опустить кожух вниз до упора
верхнюю часть кожуха зафиксировать болтом М8 из нержавеющей стали

Компания «Альфа-ЖАТ» предлагает к продаже щиток вводной осветительной опоры B4 (ЩВ00-611.000).
