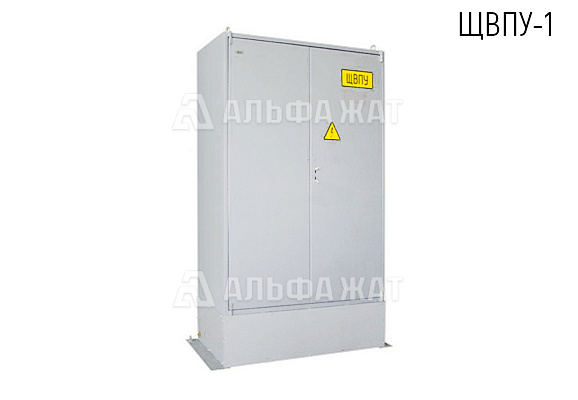

Щит выключения питания с дистанционным управлением ЩВПУ-1

Щиты ЩВПУ-1 предназначены для включения или отключения двух трехфазных фидеров и аккумуляторной батареи со средним выводом. Включение осуществляется в ручном режиме, а отключение как в ручном, так и в дистанционном.

Щиты ЩВПУ-1 оборудованы:

• световой сигнализацией отключенного состояния всех разъединителей;
• устройством для подачи сигналов исправности или неисправности цепи и внутренних приборов дистанционного управления разъединителями на табло ДСП и в устройства диспетчерского контроля.

Щиты гарантируют включенное состояние разъединителей при повреждении цепи дистанционного управления. Независимые расцепители разъединителей должны получать электропитание напряжением переменного тока от всех фидеров и от источника гарантированного питания.

Ток, коммутируемый от источников переменного и постоянного тока не более 200 А. Мощность, потребляемая щитом не более 60 ВА.
