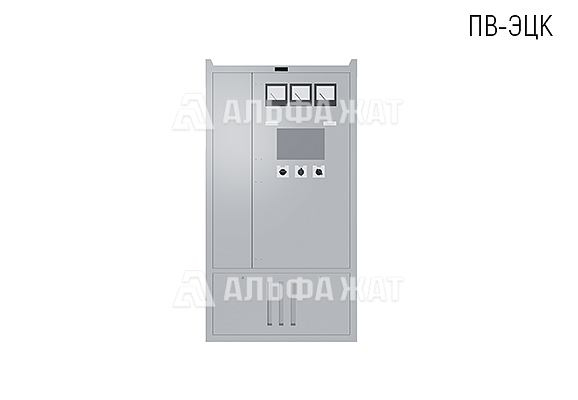

Панель вводная ПВ-ЭЦК

Панель ПВ-ЭЦК применяется для ввода, контроля и передачи в нагрузку тока от двух источников трехфазного переменного тока и резервной электростанции (дизель-генератор) переменного тока в устройствах электропитания.

Панель обеспечивает:

• контроль исправности всех источников и включения нагрузки на один из источников
• контроль числа выключений каждого фидера
• возможность включения любого источника и резервной электростанции
• напряжение источников питания на нагрузках: связь, маневровые посты, гарантированное освещение и силовая нагрузка, негарантированное освещение и силовая нагрузка, нагрузка СЦБ
• возможность автоматического выключения питания негарантированных нагрузок при включении резервной электростанции или отключения первого фидера

Панель рассчитана на питание от двух источников трехфазного переменного тока с нулем и номинальным фазным напряжением 220 В с допустимыми изменениями напряжения от 202 до 242 В и частоты от 49 до 51 Гц, а так же от источника постоянного тока номинального напряжения 24 В с допустимыми изменениями в пределах от 21,6 до 31 В.

В зависимости от номинального потребляемого от источников переменного тока электричества, панель выпускается с плавкими вставками в каждой фазе первого и второго фидеров: 63, 80, 100 и 125 А (ПВ-ЭЦК.63А; ПВ-ЭЦК.80А; ПВ-ЭЦК.100А; ПВ-ЭЦК.125А).

При выключении обоих фидеров электропитание нагрузки осуществляется от резервной электростанции. Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• панель вводная ПВ-ЭЦК, 63 А УХЛ 4,2 ТУ 32 ЦШ 1729-83
• панель вводная ПВ-ЭЦК, 80 А УХЛ 4,2 ТУ 32 ЦШ 1729-83
