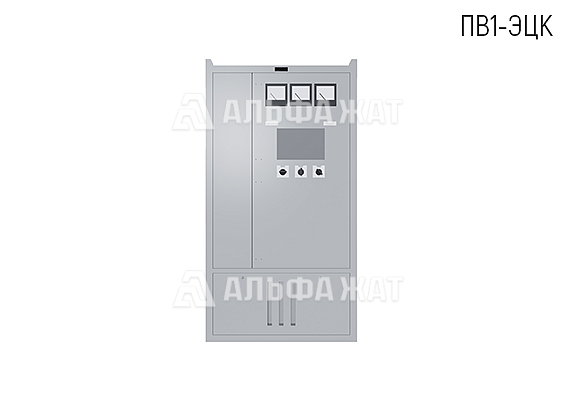

Панель вводная ПВ1-ЭЦК

Панель вводная ПВ1-ЭЦК применяется для ввода, контроля и передачи в нагрузку тока от двух источников трехфазного переменного тока и резервной электростанции (дизель-генератор) переменного тока в устройствах электропитания, а также для выполнения функций:

• контроль исправности всех источников и включения нагрузки на один из источников
• контроль числа выключений каждого фидера
• возможность включения любого источника и резервной электростанции
• автоматическое включение резервной электростанции (ДГА) и переключение на нее нагрузки при отключении обоих фидеров

Панель рассчитана на питание от:

• двух источников трехфазного переменного тока частотой 50 Гц номинальными напряжениями 380/220 В с допускаемыми отклонениями фазного напряжения пределах от 198 до 242 В
• резервной электростанции (ДГА) с номинальным напряжением трехфазного переменного тока 380/220 В частотой 50 Гц с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В
• источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В
• источника постоянного тока номинальным напряжением 5 В с допускаемыми отклонениями в пределах от 4,8 до 5,2

В зависимости от тока, потребляемого от источников трехфазного переменного тока, выпускается с плавкими вставками на 63, 80, 100 или 125 А в каждой фазе первого и второго фидеров. Номинал тока указывается в обозначении панели при заказе (ПВ1- ЭЦК.63А; ПВ1-ЭЦК.80А; ПВ1-ЭЦК.100А; ПВ1-ЭЦК.125А).

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. С передней и задней стороны панель закрывается двухстворчатыми дверями. Ввод внешнего монтажа осуществляется сверху. Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• панель вводная ПВ1-ЭЦ К 63А УХЛ 4.2 ТУ BY 200215500.114 –2009
