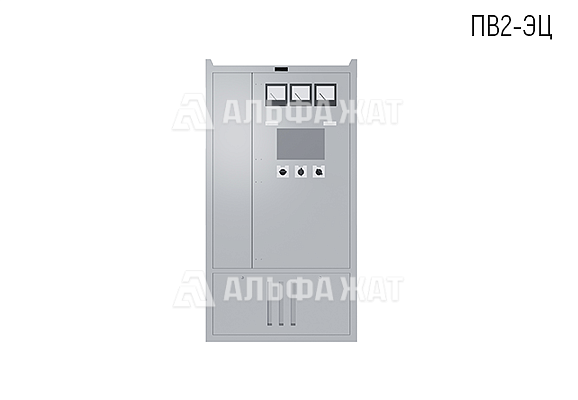

Панель вводная ПВ2-ЭЦ

Панель вводная ПВ2-ЭЦ применяется для работы на железнодорожном транспорте в составе устройств электропитания электрической централизации промежуточных станций (до 30 стрелок).

Панель служит для ввода, контроля и передачи в нагрузку тока от двух источников трехфазного переменного тока и резервной электростанции (дизель-генератор), а также для выполнения функций:

• контроля исправности всех источников и включения нагрузки на один из источников
• контроля числа выключений каждого фидера
• выключения любого источника и резервной электростанции
• контроля отсутствия электропитания от двух фидеров с нормируемым интервалом времени
• контроля увеличения фазного напряжения выше допускаемой величины и нарушения чередования фаз в фидерах питания

Электропитание панели осуществляется от двух источников трехфазного переменного тока номинальным значением фазного напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В, а так же от источника постоянного тока номинального напряжения 24 В при допускаемых пределах изменения напряжения от 21,6 до 28 В.

При выключении обоих фидеров электропитание нагрузки осуществляется от резервной электростанции.
Панель, в зависимости от номинального значения тока, потребляемого от источника переменного тока, выпускается с плавкими вставками 25; 31,5 или 40 А в каждой фазе первого и второго фидера. Номинал тока указывается в обозначении панели при заказе.

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. С передней и задней стороны панель закрывается двухстворчатыми дверями. Ввод внешнего монтажа осуществляется сверху.

Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• панель вводная ПВ-ЭЦК, 63А УХЛ 4,2 ТУ 32 ЦШ 1729-83
