Предназначены для установки панельных блоков электрической централизации.
| ОКП | ОКП 318562 |
| ТУ | ТУ 32 ЦШ 3311-2001 |
| Габаритные размеры (ДхШхВ) | 400х900х2150 мм |
| Масса | не более 80 кг |
| Количество блоков панельных |
18 панельных блоков, 20 панелей ПП-20, 36 разъёмов |
|
№ чертежа |
51031-00-00 |
| Статив блоков панельных |
1 шт |
| Комплект монтажных частей 51031-90-00 | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема статива | 1 шт |

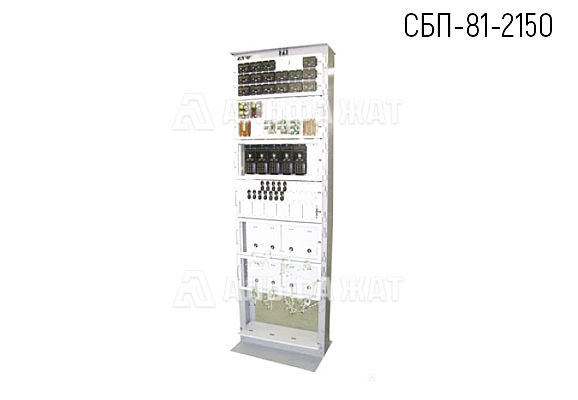

Статив блоков панельных СБП-81-2150 применяется для установки панельных блоков электрической централизации.
Статив представляет собой сварную металлическую раму. На верхних рядах (полках) статива устанавливаются 20-штырные клеммные панели для разделки и подключения монтажных проводов и жил постового кабеля. С лицевой стороны клеммные панели имеют крышку для защиты от случайного прикосновения.
Монтажная схема каждого конкретного статива определяется проектом, который предоставляется заказчиком совместно с заявкой на их изготовление и поставку.
Форма заказа:
