Применятся для размещения коммутационного и защитного оборудования в системах сигнализации и централизации на железных дорогах.
|
Электрическая прочность изоляции |
2000 В |
|
Сопротивление изоляции токоведущих цепей |
1 МОм |
|
Степень защиты |
IP30 (ГОСТ 14254-2015) |
| Габаритные размеры (ДхШхВ) | 260х926х2150 мм |
| Масса | 85 кг |
|
№ чертежа |
51035-00-00М |
|
СКМТР |
3185670651 |
| Статив кроссовый |
1 шт |
| Комплект монтажных частей | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема по проекту | 1 шт |

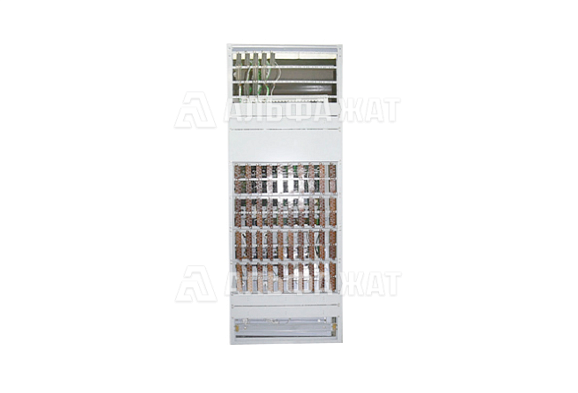

Статив кроссовый СК-83М соответствует ТУ 32 ЦШ 3314-84. Применяется в устройствах железнодорожной автоматики в составе аппаратуры сигнализации, централизации и блокировки (СЦБ) на железных дорогах. Предназначен для организации кроссовых соединений и размещения панелей защиты в системах электрической централизации.
Функциональные особенности
СК-83М служит для установки клеммных и коммутационных панелей, а также панелей релейной и электронной защиты. Он обеспечивает удобный доступ к элементам коммутации, способствует упорядочиванию монтажных соединений и облегчает эксплуатационное обслуживание оборудования.
Конструкция и размещение оборудования
Конструкция статива предусматривает модульную установку элементов, что позволяет адаптировать его под конкретные проектные требования. На одном стативе СК-83М возможно размещение:
Размещение клеммных и коммутационных панелей выполняется в соответствии с технической документацией и проектом конкретного объекта.
Форма заказа:
