Применяется для установки реле, релейных блоков, систем железнодорожной автоматики, а так же необходим для разделки, подключения и кроссирования кабелей устройств СЦБ.
| Габаритные размеры |
350×935×2900 мм |
|
Масса |
105 кг |
| № чертежа |
ТЕШИ.15622-00-00 |
| Статив релейный СРБКМ-18-75М | 1 шт |
| Комплект монтажных частей 15622-03-00 | 1 шт |
| Паспорт на изделие | 1 шт |
| Монтажная схема статива | 1 шт |

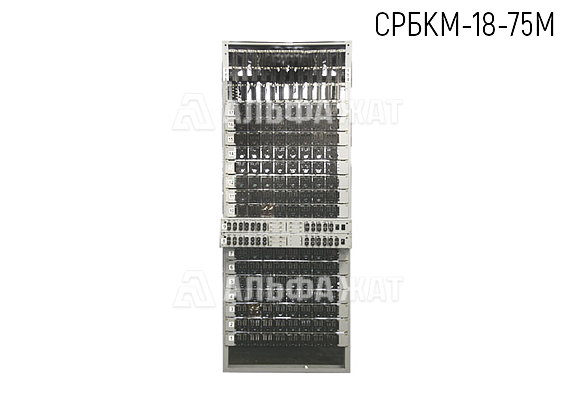

Статив релейно-блочного типа СРБКМ-18-75М применяется для установки реле, релейных блоков и других унифицированных устройств и систем железнодорожной автоматики, осуществляющей операции по набору, установке, размыканию маршрутов и другие необходимые зависимости. Так же служит для разделки, подключения и кроссирования кабелей устройств сигнализации, централизации и блокирования (СЦБ).
Статив представляет собой сварную металлическую раму с полками для установки и монтажа релейных блоков ЭЦ, ГАЦ, реле НМШ и других унифицированных блоков.
На стативе может быть установлено 6 рядов больших релейных блоков ЭЦ (3 блока в ряду) и один ряд реле НМШ. В верхней части статива расположены два ряда клемм (по 12 штук в ряду) для пайки на 20 пружинных клемм.
Монтажные провода не увязываются в жгут, а укладывается в кабельканалы методом свободного монтажа, что значительно облегчает поиск возможных неисправностей, а так же монтажные работы в случаи реконструкции путевого развития или других схемных изменений.
Форма заказа:
Компания «Альфа-ЖАТ» предлагает максимально выгодную цену на статив релейного типа СРБКМ-18-75М.
Доставка по всей территории РФ и странам СНГ.
