Статив релейный представляют собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики.
| ОКП | ОКП 318562 |
| ТУ | ТУ 32 ЦШ 3312-2001, ТУ BY 200215500.082–2007 |
| Габаритные размеры (ДхШхВ) | 425х900х2150 мм |
| Масса | не более 80 кг |
| Реле типа РЭЛ | 144 шт |
| Метод прокладки проводов | свободный монтаж |
|
№ чертежа |
ТЕШИ.51032-00-00 |
| Статив релейный |
1 шт |
| Комплект монтажных частей 51032-90-00 | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема статива | 1 шт |

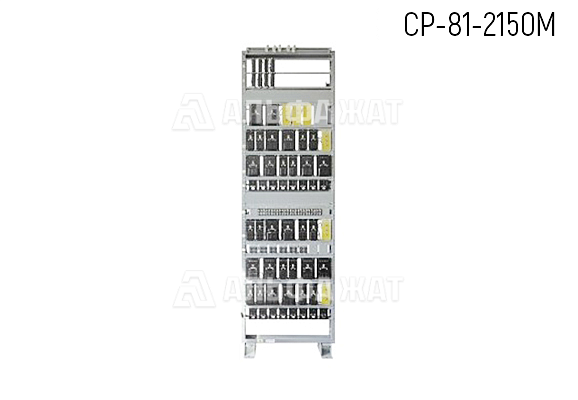

Статив релейный СР-81-2150М представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики.
На верхних полках статива устанавливаются пружинные клеммы для разделки и подключения монтажных проводов и жил постового кабеля. На средних рядах устанавливаются полки для реле, полки для приборов защиты. На нижних рядах устанавливаются полки для трансформаторов и других нештепсельных блоков.
Монтажная схема поставляется совместно с заявкой на их изготовление и поставку.
В стативах СР-81-2150М монтажные провода не увязываются в жгут, а укладывается в кабельканалы методом свободного монтажа, что значительно облегчает поиск возможных неисправностей, а так же монтажные работы в случаи реконструкции путевого развития или других схемных изменений.
Форма заказа:
