Статив представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики.
| ОКП | ОКП 318562 |
| ТУ | ТУ 32 ЦШ 3312-2001, ТУ BY 200215500.082–2007 |
| Габаритные размеры (ДхШхВ) | 425х900х2500 мм |
| Масса | не более 93 кг |
| Реле типа РЭЛ | 192 шт |
| Метод прокладки проводов | увязка в жгут |
|
№ чертежа |
51032-00-00-01 |
| Статив релейный |
1 шт |
| Комплект монтажных частей 51032-90-00 | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема статива | 1 шт |

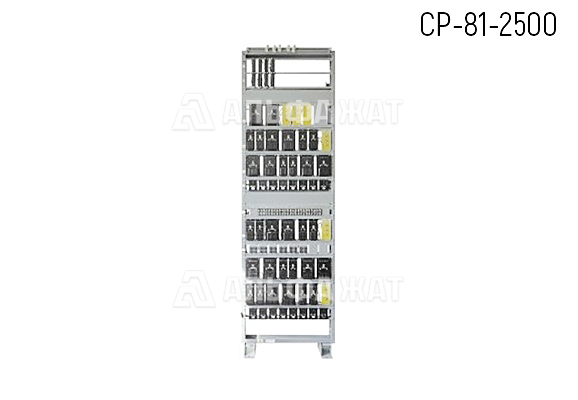

Статив релейный СР-81-2500 представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики.
На верхних полках статива устанавливаются 20-штырные клемные панели для стативов СР-81-2500 для разделки и подключения монтажных проводов и жил постового кабеля. На средних рядах устанавливаются полки для реле, полки для приборов защиты. На нижних рядах устанавливаются полки для трансформаторов и других нештепсельных блоков.
Монтажная схема каждого конкретного статива определяется проектом, который предоставляется заказчиком совместно с заявкой на их изготовление и поставку.
Форма заказа:
