Статив представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики.
| ОКП | ОКП 318562 |
| ТУ | ТУ 32 ЦШ 1995-89, ТУ BY 200215500.065–2006 |
| Габаритные размеры (ДхШхВ) | 460х900х2080 мм |
| Масса | не более 102 кг |
| Реле типа РЭЛ | 128 шт |
| Метод прокладки проводов | свободный монтаж |
|
№ чертежа |
ТЕШИ.16695-00-00 |
| Статив релейный |
1 шт |
| Комплект монтажных частей 16695-12-00 | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема статива | 1 шт |

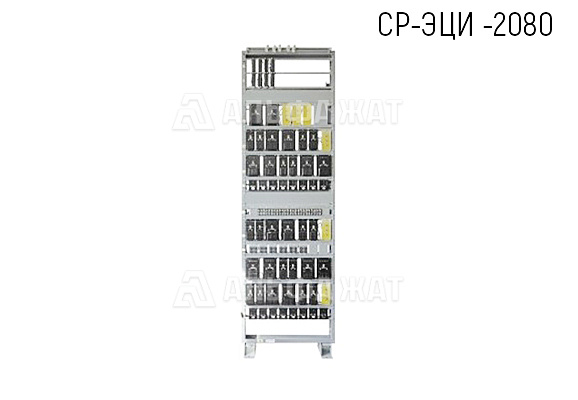

Статив релейный СР-ЭЦИ-2080М представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики, которые выполняют операции по набору, установке, размещению, отмене маршрутов и другие необходимые зависимости, а также для ввода, присоединения кабелей. Устанавливается в транспортабельные модули ЭЦ-ТМ.
На верхних рядах статива устанавливаются пружинные клеммы для разделки и подключения монтажных проводов и жил постового кабеля. На средних рядах устанавливаются полки для реле, полки для приборов защиты. На нижних рядах устанавливаются полки для трансформаторов и других не штепсельных блоков.
Монтажная схема каждого конкретного статива определяется проектом, который предоставляется заказчиком совместно с заявкой на их изготовление и поставку. Монтажные провода не увязываются в жгут, а укладывается в кабельканалы методом свободного монтажа, что значительно облегчает поиск возможных неисправностей, а так же монтажные работы в случаи реконструкции путевого развития или других схемных изменений.
Форма заказа:
