Статив представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики.
| ОКП | ОКП 318562 |
| ТУ | ТУ 32 ЦШ 1995-89, ТУ BY 200215500.065–2006 |
| Габаритные размеры (ДхШхВ) | 460х900х2580 мм |
| Масса | не более 117 кг |
| Реле типа РЭЛ | 160 шт |
| Метод прокладки проводов | увязка в жгут |
|
№ чертежа |
16695-00-00-01 |
| Статив релейный |
1 шт |
| Комплект монтажных частей 16695-12-00 | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема статива | 1 шт |

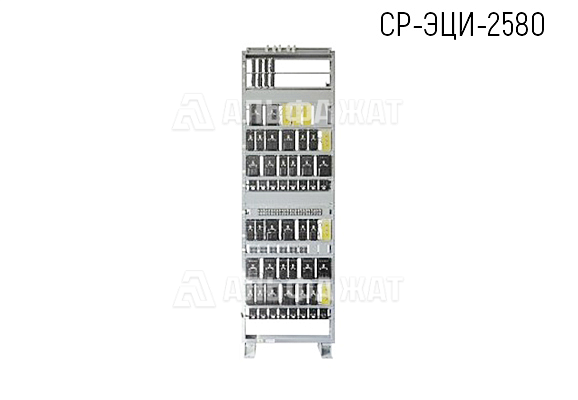

Статив релейный СР-ЭЦИ-2580 представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики, которые выполняют операции по набору, установке, размещению, отмене маршрутов и другие необходимые зависимости, а также для ввода, присоединения кабелей.
Статив устанавливается в транспортабельные модули ЭЦ-ТМ. На верхних рядах статива устанавливаются 20-штырные клеммные панели для разделки и подключения монтажных проводов и жил постового кабеля. На средних рядах устанавливаются полки для реле, полки для приборов защиты. На нижних рядах устанавливаются полки для трансформаторов и других не штепсельных блоков.
Монтажная схема статива определяется проектом, который предоставляется заказчиком совместно с заявкой на их изготовление и поставку.
Форма заказа:
