Выполняет операции по набору, установке, размещению, отмене маршрутов, а также применяется для ввода и присоединения кабелей.
| Габаритные размеры (ДхШхВ) | 460х900х2580 мм |
| Масса | не более 117 кг |
| Реле типа РЭЛ | 128 шт |
| Метод прокладки проводов | свободный монтаж |
|
Количество реле типа РЭЛ |
160 шт |
|
№ чертежа |
ТЕШИ.16695-00-00 |
| Статив |
1 шт |
| Комплект монтажных частей 16695-12-00 | 1 шт |
| Паспорт | 1 шт |
| Монтажная схема статива | 1 шт |

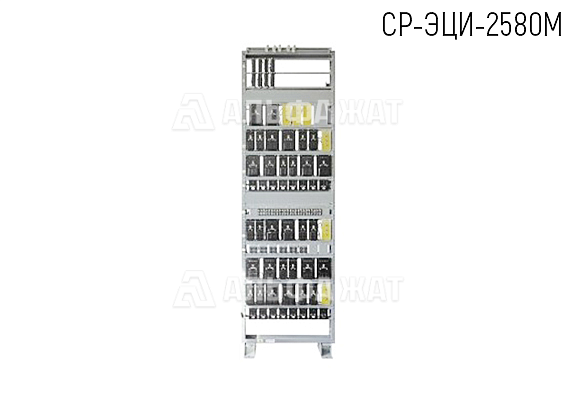

Статив релейный СР-ЭЦИ-2580М представляет собой сварную металлическую раму с полками для установки реле, измерительных панелей, трансформаторов, нештепсельных приборов и другой неблочной аппаратуры железнодорожной автоматики, которые выполняют операции по набору, установке, размещению, отмене маршрутов и другие необходимые зависимости, а также для ввода, присоединения кабелей. Наиболее часто данные стативы устанавливаются в транспортабельные модули ЭЦ-ТМ.
На верхних рядах статива устанавливаются 20-штырные клеммные панели для разделки и подключения монтажных проводов и жил постового кабеля. На средних рядах устанавливаются полки для реле, полки для приборов защиты. На нижних рядах устанавливаются полки для трансформаторов и других не штепсельных блоков.
Монтажная схема каждого конкретного статива определяется проектом, который предоставляется заказчиком совместно с заявкой на их изготовление и поставку. В стативах монтажные провода не увязываются в жгут, а укладывается в кабель каналы методом свободного монтажа, что значительно облегчает поиск возможных неисправностей, а так же монтажные работы в случаи реконструкции путевого развития или других схемных изменений.
