Применятся для установки реле типов НМШ, НШ, ДСШ, а так же других релейных блоков, являются укороченными и применяются в помещениях с пониженной высотой.
| Габаритные размеры |
465x935x2900 мм |
|
Масса |
140 кг |
| № чертежа |
15846-00-00 |
|

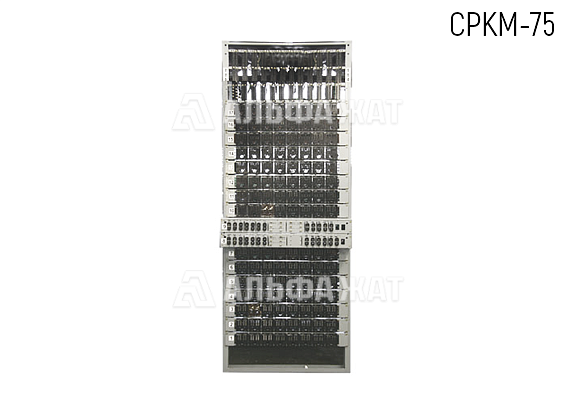

Статив релейный СРКМ-75 |
1 шт |
|
Комплект монтажных частей 15846-13-00 |
1 шт |
| Паспорт на изделие | 1 шт |
| Монтажная схема статива | 1 шт |
Статив релейный СРКМ-75 применяется для установки реле, релейных блоков и других унифицированных устройств и систем железнодорожной автоматики, осуществляющей операции по набору, установке, размыканию маршрутов и другие необходимые зависимости. Так же служит для разделки, подключения и кроссирования кабелей устройств сигнализации, централизации и блокирования (СЦБ) в помещениях с пониженной высотой.
На стативе может быть установлено 17 рядов реле НМШ, 3 ряда клемм (по 12 шт в ряду) для пайки на 20 лепестков и на боковой стойке статива 12 шт 20 - лепестковых клемм под пойку для монтажа с одного статива на другой.
Форма заказа:
Компания «Альфа-ЖАТ» предлагает максимально выгодную цену на статив релейный СРКМ-75.
Доставка по всей территории РФ и странам СНГ.
