Применяются для размещения реле, блоков и другой аппаратуры сигнализации, централизации и блокировки, используемой в качестве элементов логических и электрических принципиальных цепей различных систем железнодорожной автоматики и телемеханики(электрической, горочной и диспетчерской централизации, автоматической и полуавтоматической блокировки).
|
Габаритные размеры (ДхШхВ) |
664×360×2500 мм |
|
Масса |
не более 170 кг |
|
№ чертежа |
ТЕШИ.560-00-00 |
|
Статив СУР 1-К |
1 шт |
|
Паспорт на изделие |
1 шт |
|
Комплект монтажных частей |
1 шт |
|
Ведомость эксплуатационных документов |
1 шт |
|
Монтажная схема статива |
1 шт |

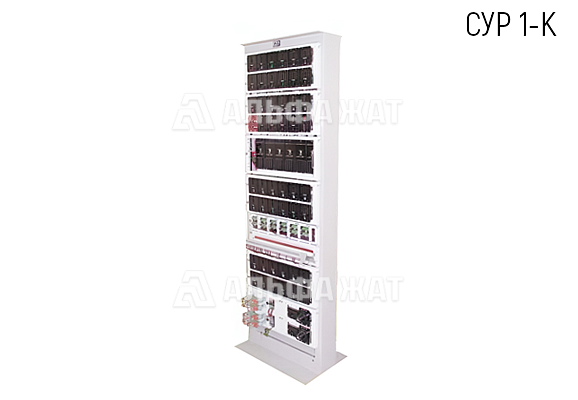

Статив универсальный релейный СУР 1-К применяется в железнодорожной автоматике и телемеханике и необходим для соединения внутрипостовых схем устройств СЦБ с напольными кабелями. Предназначен для размещения реле, блоков и другой аппаратуры сигнализации, централизации и блокировки, используемой в качестве элементов логических и электрических принципиальных цепей различных систем железнодорожной автоматики и телемеханики (электрической, горочной и диспетчерской централизации, автоматической и полуавтоматической блокировки).
Статив конструктивно представляет собой опорную раму, на которой устанавливаются поворотные рамки, а также стационарные жестко фиксируемые панели (полки). Рамки и панели могут устанавливаться как с одной, так с двух сторон опорной рамы, что значительно увеличивает количество приборов, размещаемых на одном стативе СУР сокращает необходимые для установки стативов площади релейных помещений, в том числе и в транспортабельных модулях. На полках устанавливаются типовые штепсельные розетки для реле типа РЭЛ, НМШ, НШ или ДСШ, используемые для установки соответствующих приборов.
Установка приборов нештепсельного типа предусматривается на стандартные поворотные рамки и стационарные панели, для чего в их конструкции предусмотрены соответствующие крепежные отверстия. При использовании нетипового оборудования возможна разработка индивидуального исполнения рамки или панели.
Статив имеет высоту 2100 мм и используется в помещениях с заниженными потолками, а также в транспортабельных модулях.
Комплектация поворотными рамками, стационарными панелями, а также штепсельными розетками, клеммами, приборами и прочими комплектующими элементами, а также их расположение осуществляется в соответствии с монтажной схемой каждого конкретного статива, выдаваемой в составе проектной документации. Для предотвращения попадания посторонних предметов на места не занятые приборами устанавливаются заглушки соответствующей размерам розеток конструкции. Также заглушки устанавливаются на незанятые места установки предохранителей.
Поворотные рамки фиксируется в закрытом состоянии при помощи пружинного запорного устройства, которое позволяет без особых физических усилий отпереть и открыть поворотную рамку.
Петли поворотных рам рассчитаны на равномерно распределенную нагрузку не менее 35 кг. Возможна регулировка петель.
