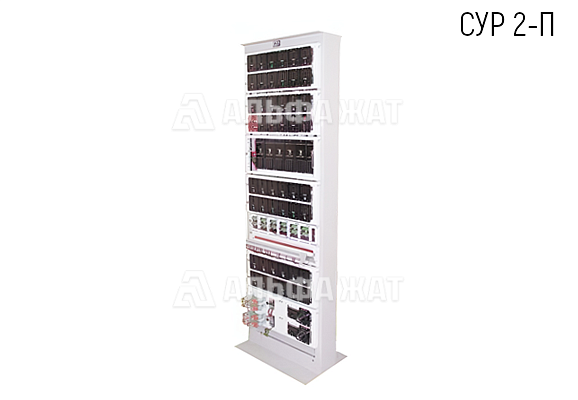

Статив универсальный релейный СУР 2-П

Статив универсальный релейный СУР 2-П применяется в железнодорожной автоматике и телемеханике и предназначен для размещения реле, блоков и другой аппаратуры СЦБ, используемой в качестве элементов логических и электрических принципиальных цепей различных систем ЖАТ (электрической, горочной и диспетчерской централизации, автоматической и полуавтоматической блокировки).

Статив представляет собой опорную раму, на которой устанавливаются поворотные рамки, а также стационарные жестко фиксируемые панели (полки). Рамки и панели могут устанавливаться как с одной, так с двух сторон опорной рамы, что значительно увеличивает количество приборов, размещаемых на одном стативе СУР и сокращает необходимые для установки стативов площади релейных помещений, в том числе и в транспортабельных модулях. На полках устанавливаются типовые штепсельные розетки для реле типа РЭЛ, НМШ, НШ или ДСШ, используемые для установки соответствующих приборов.

Установка приборов нештепсельного типа предусматривается на стандартные поворотные рамки и стационарные панели, для чего в их конструкции предусмотрены соответствующие крепежные отверстия. При использовании нетипового оборудования возможна разработка индивидуального исполнения рамки или панели.

Статив имеет высоту 2100 мм и используется в помещениях релейных постов ЭЦ, имеющих соответствующую высоту потолков.

Комплектация поворотными рамками, стационарными панелями, а также штепсельными розетками, клеммами, приборами и прочими комплектующими элементами, а также их расположение осуществляется в соответствии с монтажной схемой каждого конкретного статива, выдаваемой в составе проектной документации. Для предотвращения попадания посторонних предметов на места не занятые приборами устанавливаются заглушки соответствующей размерам розеток конструкции. Также заглушки устанавливаются на незанятые места установки предохранителей.

Поворотные рамки фиксируется в закрытом состоянии при помощи пружинного запорного устройства, которое позволяет без особых физических усилий отпереть и открыть поворотную рамку.

Петли поворотных рам рассчитаны на равномерно распределенную нагрузку не менее 35 кг. Возможна регулировка петель

Статив пристенный СУР 2-П устанавливается у стены релейного помещения и аппаратура в этом случае размещается с одной его стороны (лицевой). Также аппаратура имеющая нештепсельный монтаж с лицевой стороны может устанавливаться внутри статива на жестко фиксируемых панелях.

Форма заказа:

• Статив релейный универсальный СУР 2-П УХЛ 4.2 ТУ BY 200215500.140 2015
