Панель стрелочная ПСПР-ЭЦК

Панель стрелочная ПСПР-ЭЦК применяется для питания рабочих цепей стрелочных электродвигателей постоянного тока и входят в состав устройств электропитания электрической централизации крупных станций до 200 стрелок.

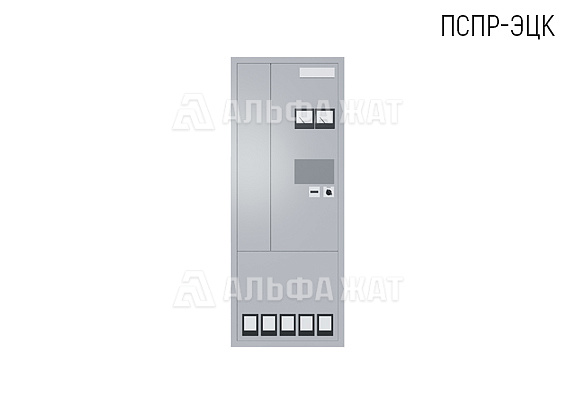

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. Ввод внешнего монтажа в основном осуществляется сверху.

Панель ПСПР-ЭЦК выполнена с резервом перевода стрелок от аккумуляторной батареи.

Питание панели осуществляется от:

• сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми отклонениями фазного напряжения от 198 до 242 В
• источника постоянного тока номинального напряжения 24 В

Напряжения питания рабочих цепей стрелок на холостом ходу при номинальном напряжении сети находятся в пределах от 225 до 235 В, напряжения питания цепей электрообогрева стрелочных электроприводов - от 225 до 232 В.

Суммарный максимальный ток для питания двух групп рабочих цепей стрелок – 30 А.

Номинальные выходные напряжения:

• трёхфазного переменного тока 380/220 В
• постоянного тока 24 В

Панель обеспечивают:

• автоматическое взаимное резервирование выпрямителей для питания рабочих цепей стрелок и контроль их работы
• контроль сообщения с землёй цепей питания рабочих цепей стрелок
• измерение напряжение постоянного тока в цепях питания рабочих цепей стрелок
• измерение тока, потребляемого панелью от сети переменного тока
• выключение двигателя, работающего на фрикцию через 10–20 с после нажатия кнопки на пульте управления
• подключение амперметра пульта управления для контроля рабочего тока двигателей постоянного тока
• контроль перегорания предохранителей.

Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.

Форма заказа:

• Панель стрелочная ПСПР-ЭЦК, УХЛ 4.2 ТУ BY 200215500.041-2005
