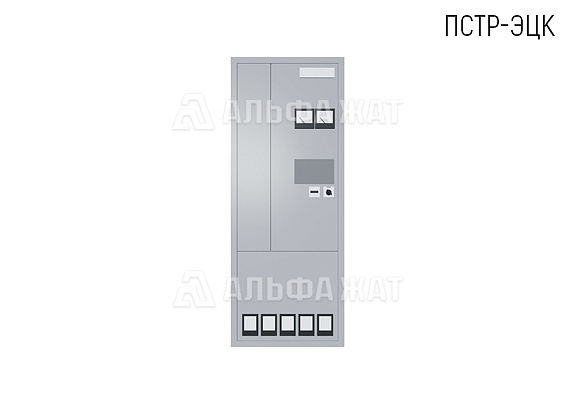

Панель стрелочная ПСТР-ЭЦК

Панель стрелочная ПСТР-ЭЦК применяется для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока и входят в состав устройств электропитания электрической централизации крупных станций (до 200 стрелок).

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. Ввод внешнего монтажа в основном осуществляется сверху.

Панель ПСТР-ЭЦК выпускается c резервом перевода стрелок от аккумуляторной батареи.

Питание панелей осуществляется:

• от сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми изменениями фазного напряжения от 198 до 242 В и частоты от 49 до 51 Гц
• от аккумуляторной батареи с номинальным напряжением 24 В и с допустимыми изменениями в пределах от 21,6 до 31 В

Мощность для питания двух групп рабочих цепей стрелок от сети переменного тока - 2x4,5 кВ•А. Напряжения питания рабочих цепей стрелок и обогрева стрелочных электроприводов на холостом ходу при номинальном напряжении сети находятся в пределах от 225 до 232 В (238 до 246 при питании повышенным напряжением).

Панель обеспечивает:

• автоматическое взаимное резервирование выпрямителей для питания рабочих цепей стрелок и контроль их работы
• контроль сообщения с землей цепей питания рабочих цепей стрелок
• измерение напряжения постоянного тока в цепях питания рабочих цепей стрелок
• измерение тока, потребляемого панелью от сети переменного тока
• выключение двигателя, работающего на фрикцию через 10-20 с после нажатия кнопки на пульте управления
• подключение амперметра пульта управления для контроля рабочего тока двигателей постоянного тока
• контроль перегорания предохранителей

Форма заказа:

• Панель стрелочная ПСТР-ЭЦК УХЛ 4.2 ТУ РБ 200215500.039-2004
