Предназначен для дистанционного включения (отключения) аппаратуры иных производителей (не имеющей интерфейса Rebus3 (3-пр)), интегрированной в комплекс ТСЗИ.
| № чертежа | ЮДИН.665230.010.12 |
| Электропитание |
сеть ~220 В, 50 Гц |
| Стабильность электропитания |
от -15 % до +10 % |
| Потребляемая от сети мощность | не более 40 Вт |
| Интерфейс управления |
Rebus-3 (3-пр) |
| Максимальная активная (реактивная) мощность нагрузки канал 1 | не менее 1 000 Вт (1 000 ВА) |
|
Максимальная активная (реактивная) мощность нагрузки канал 2 |
не менее 1 000 Вт (240 ВА) |
| Эксплуатация при температуре окружающей среды | от +5 до +40oC |
|
Эксплуатация при влажности воздуха |
до 80 % при t +25 ºС |
| Габаритные размеры (ДхШхВ) | 166х142х60 мм |
| Масса | 680 г |
Блок «Соната-СК4.1» входит в состав Системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б и сертифицируется как ее составной элемент.

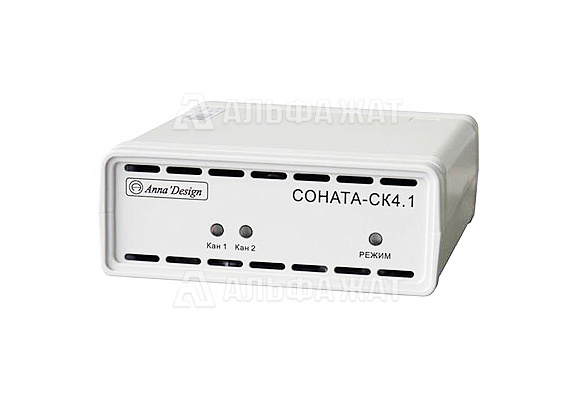

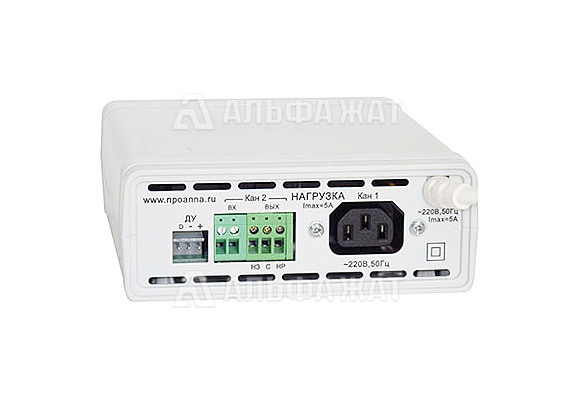

Изделие представляет собой двухканальный удаленно управляемый коммутатор сети 220 В (1 канал), совмещенный с коммутатором общего назначения (2 канал).
Первый канал 1 обеспечивает управление внешним устройством путем подачи/отключения напряжения питания 220 В/50 Гц (канал 1).
Второй канал - путем замыкания/размыкания «сухого» контакта в цепи «слаботочного» управления внешним устройством (если таковое имеется).
Обратная связь с объектом управления осуществляется путем передачи по каналу Rebus3 (3-пр) информации:
о токе в нагрузки по сети 220 В, подключенной к выходу канала 1
о состоянии логического уровня слаботочного выхода объекта управления (если таковой имеется) либо «сухого контакта», фиксирующего состояние объекта управления (канал 2)

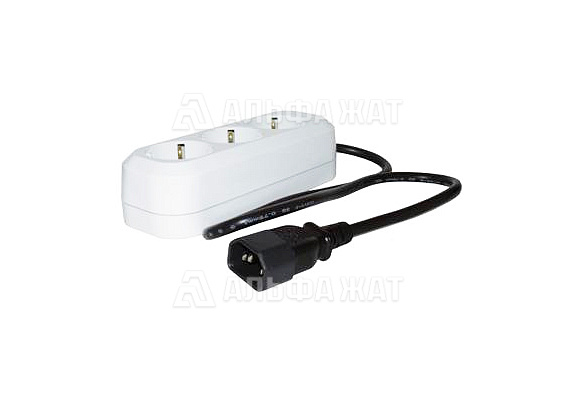

Для простого и безопасного подключения внешней аппаратуры к выходу «Канал 1» рекомендуется использовать кабель сетевой 220 В.
Примеры использования блока «Соната-СК4.1»:
Задача 1. В контролируемой зоне установлен комплекс ТСЗИ, включающий в себя СВАЗ, аппаратуру защиты от ПЭМИН, размыкатели как защиту от электроакустических каналов утечки. Необходимо дополнить комплекс устройством блокирования сотовой связи. При этом должно сохраняться условие включения/выключения и контроля состояния комплекса с единого пульта.
Решение. Использование комплекса ТСЗИ 3095, включающего в себя блок сопряжения «Соната-СК4.1». Устройство подавления сотовой связи подключается к каналу 1 блока сопряжения «Соната-СК4.1» и включается/выключается вместе со всеми элементами комплекса с пульта «Соната-ДУ4.3». Контроль состояния устройства подавления сотовой связи осуществляется путем контроля тока в нагрузке канала 1.
Задача 2. Необходимо дополнить комплекс ТСЗИ возможностью блокировки входной двери при включении комплекса. Дверь оснащена электрозамком.
Решение. Подключение электрозамка к каналу 2 блока сопряжения «Соната-СК4.1». Настройка необходимых замкнутых и разомкнутых каналов осуществляется с помощью СПО «Камертон». В результате – при включении комплекса ТСЗИ срабатывает электрозамок, дверь блокируется. Контроль состояния осуществляется путем контроля состояния ответного «сухого контакта» объекта управления.
