Средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок.
| № чертежа |
ЮДИН.665820.014 |
|
Виды индикации (отображаемая информация) |
световая, звуковая (исправность/отказ) |
| Дистанционное управление |
пульт управления «Соната-ДУ4.3» в комплексе с блоком питания и управления «Соната-ИП4.x» пульт управления «Соната-ДУ4.4» |
| Электропитание | сеть ~220 В +10%/-15%, 50 Гц |
| Потребляемая мощность | не более 30 Вт |
| Продолжительность непрерывной работы | не менее 8 часов |
| Длина сетевого кабеля | не менее 2 м |
| Габаритные размеры без антенны (ДхШхВ) | 285х585х495 мм |
| Габаритные размеры с антенной (ДхШхВ) | 520х1050х915 мм |
| Масса без антенны | не более 2 кг |
| Масса с антенной | не более 2,350 кг |
|

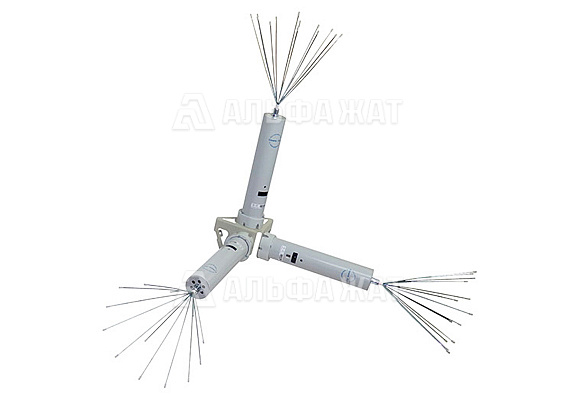

Антенна «Веер» (применяется для повышения уровней электромагнитного поля шума в диапазоне частот 0,01…200 МГц) |
|
|
Индивидуальный пульт управления «Соната-ДУ4.4» с кабелем (Комплекс 2330) |
|
Сертификат ФСТЭК России № 3514 от 05 февраля 2016 года удостоверяет, что средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок «Соната-Р3», соответствует техническим условиям ЮДИН.665820.014 ТУ, является средством активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок типа «А» и «Б», соответствует требованиям документа «Требования к средствам активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок» (ФСТЭК России, 2014) - по 1 классу защиты, может применяться в выделенных помещениях до 1 категории включительно.

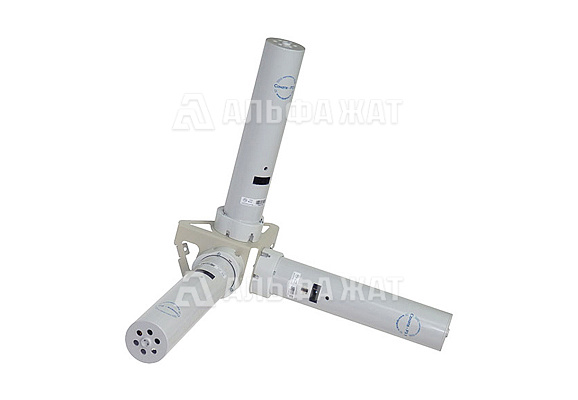

«Соната-Р3» конструктивно может быть выполнена как система из трех САЗ «Соната-Р3.1», установленных вдоль трех взаимно перпендикулярных осей, либо может быть выполнена в виде единого блока.
Основные особенности прибора «Соната-Р3»:
комбинированный характер защиты (электромагнитное излучение + шумовое напряжения в линии электропитания и заземления)
наличие регулятора интегрального уровня формируемых электромагнитного поля шума и шумовых напряжений
возможность, в случае необходимости, дополнительного повышения уровня излучаемого электромагнитного поля шума в диапазоне частот 0,01…200 МГц за счет применения опционально поставляемой дополнительной антенны
встроенная система контроля интегрального уровня излучения со световой индикацией и звуковой сигнализацией
возможность удаленного управления изделием как в случае автономного использования (непосредственно пультом управления «Соната-ДУ4.4»), так и в случае использования в составе комплекса ТСЗИ
наличие счетчика наработки в режиме «Излучение»
При работе с проводным пультом управления «Соната-ДУ4.4» контроль состояния и режима работы устройства может осуществляться как напрямую (световая индикация на передней панели устройств), так и с помощью светозвуковой индикации экрана пульта управления «Соната-ДУ4.4».
При работе в составе комплекса ТСЗИ, включающего в себя блок питания и управления «Соната-ИП4.2», контроль состояния и режима работы так же может осуществляться по сети Ethernet при помощи СПО «Инспектор».
Для оптимизации контроля состояния рекомендуется назначить каждому устройству «Соната-Р3.1» свой уникальный адрес. Если устройство «Соната-Р3» планируется использовать с пультом управления «Соната-ДУ4.4», рекомендуется при заказе устройств запросить услугу предварительной настройки адресов устройств. При использовании «Соната-Р3» в составе комплекса ТСЗИ, включающего в себя блок питания и управления «Соната-ИП4.х», вы можете провести процедуру назначения уникальных адресов самостоятельно при помощи СПО «Камертон».
Получение данных счетчика наработки в режиме «Излучение» возможно:
при помощи пульта управления «Соната-ДУ4.4»
при в работе в составе комплекса ТСЗИ на основе блока электропитания и управления «Соната-ИП4.х» получение данных счетчика наработки возможно при помощи СПО «Камертон» и с помощью пульта управления «Соната-ДУ4.3» входящего в состав комплекса.
