Блок конденсаторов и резисторов БКР-76
СКМТР | 3185770123

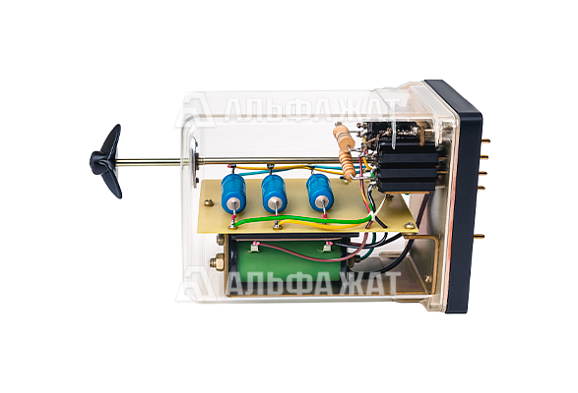

Блок конденсаторов и резисторов БКР-76

Применяется для эксплуатации в составе аппаратуры электрической централизации.

Оставить заявку
Характеристики
Номинальное напряжение питания от 21,6 до 31 В
Количество конденсаторов 3 шт
Емкость конденсаторов от 376 до 705 мкФ
Количество резисторов 5 шт
Сопротивление резисторов 51/470/10/82 Ом ± 10%
Степень защиты IP30 (ГОСТ 14254-96)
Климатическое исполнение УХЛ 4.2 (ГОСТ 15150-69)
Габаритные размеры (ДхШхВ) 90х115х210 мм
Масса 1,1 кг
№ чертежа 36844-101-00
СКМТР 3185770123

Комплект поставки

Блок конденсаторов и резисторов БКР-76 1 шт
Техническая документация 1 шт
ОПИСАНИЕ

Блок конденсаторов и резисторов БКР-76 предназначен для работы в составе аппаратуры электрической централизации на железнодорожном транспорте. Изделие применяется для формирования и согласования электрических цепей, подавления помех, а также обеспечения необходимых режимов работы релейных схем.

Условия эксплуатации:

  • устанавливается в капитальных отапливаемых помещениях, исключающих воздействие конденсата и резких температурных колебаний;
  • питание - от источника постоянного тока с номинальным напряжением от 21,6 до 31 В.

Конструктивное исполнение:

  • базовый элемент: реле НМШ, на основании которого смонтированы элементы блока;
  • резисторы:
    R1, R3 - МЛТ-25 510 Ом ±10 %,
    R2 - МЛТ-20 470 Ом ± 10 %,
    R4 - С5-35В-25 82 Ом ± 10 %,
    R5 - С5-35В-25 10 Ом ± 10 %;
  • конденсаторы подобраны в соответствии с электрической схемой блока и обеспечивают необходимые параметры фильтрации и стабилизации.

Электрическая прочность:

  • испытательное напряжение между всеми соединёнными контактами разъёма и корпусом - 500 В переменного тока, 50 Гц, источник мощностью не менее 0,25 кВА;
  • при испытаниях отсутствует пробой и перекрытие изоляции.

БКР-76 обеспечивает стабильные электрические параметры, устойчив к длительной эксплуатации в условиях вибраций и электромагнитных помех, соответствует требованиям безопасности и надёжности аппаратуры ЭЦ.

Компания «Альфа-ЖАТ» предлагает купить блок конденсаторов и резисторов БКР-76 по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
