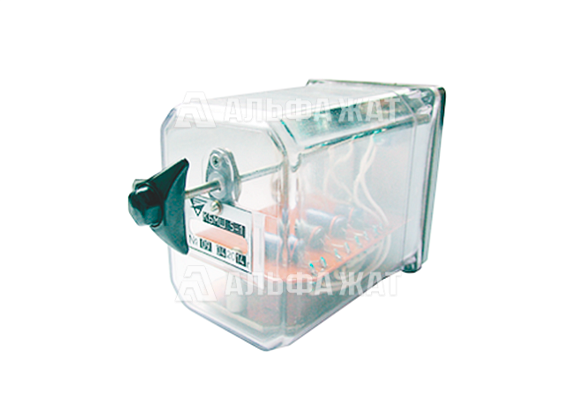

Блок конденсаторов КБМШ-6-М

Блок конденсаторов КБМШ-6-М предназначен для использования в модернизированных схемах дешифрации импульсной автоблокировки постоянного тока на объектах железнодорожной автоматики. Он служит для контроля импульсного режима работы путевых импульсных реле, обеспечивая фильтрацию, формирование и стабилизацию импульсных сигналов.

Применяется в цепях управления, где требуется высокая помехозащищённость и надёжность, исключающая ложные срабатывания релейной аппаратуры. Устройство способствует поддержанию стабильных рабочих характеристик импульсных реле, повышая общую эффективность и безопасность функционирования систем автоблокировки.

Изделие выпускается в корпусе типа НМШ, что обеспечивает полную совместимость с малогабаритными реле, устанавливаемыми на стандартные штепсельные розетки, и не требует дополнительной адаптации на месте монтажа.

Конструктивное исполнение и состав

Схемные элементы блока - конденсаторы, резисторы и диоды - смонтированы на металлической скобе, жёстко закреплённой на основании корпуса, что обеспечивает виброустойчивость и механическую надёжность при длительной эксплуатации.

В состав блока входят следующие конденсаторы:

• 2 электролитических конденсатора ёмкостью 1000 мкФ с допуском от +50 до -20%;
• 2 электролитических конденсатора по 500 мкФ;
• 1 электролитический конденсатор 1200 мкФ с допуском от +50 до -20%.

Такая схема компоновки обеспечивает требуемые параметры накопления и разрядки энергии в импульсных цепях, соответствуя требованиям эксплуатации в системах с импульсной логикой.
