Применяется для автоматизации движения поездов стрелочной или бесстрелочной изолированной секции.
| Количество реле | до 12 шт |
| Тип реле | РЭЛ/Н |
| Подключение внешних цепей | боковое |
| Частота | 50 Гц |
| Напряжение питания от переменного тока | 230 В |
| Напряжение питания от постоянного тока | 24 В |
| Сопротивление изоляции |
от 25 МОм при 1000 В постоянного тока |
| Климатическое исполнение | УХЛ 4.2 (ГОСТ 15150-69) |
| Рабочие температуры | от +1 до +40 °С |
| Габаритные размеры (ДхШхВ) | 155x685x200 мм |
| Масса | 6,5 кг |
| № чертежа | 51031-13-00 |
| СКМТР | 3185620131 |
| Блок УСП | 1 шт |

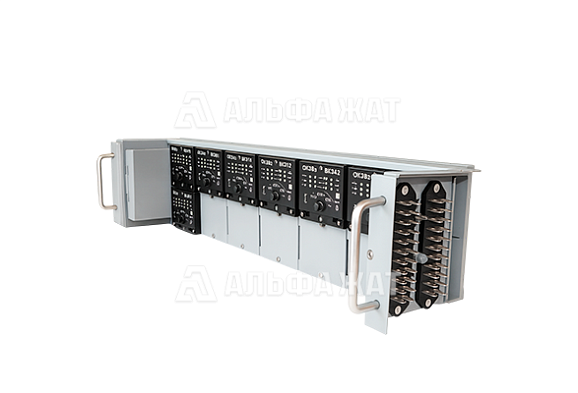

Панельный блок унифицированный стрелочной или бесстрелочной изолированной секции УСП предназначен для эксплуатации в составе комплекта постового оборудования электрической централизации (ЭЦ). Устанавливается на стрелочной или бесстрелочной изолированной секции с целью автоматизации движения поездов.
Устанавливается на статив в капитальном помещении поста ЭЦ и служит для размещения до 12 реле типов РЭЛ и Н. Обеспечивает боковое подключение внешних цепей.
Стандарты эксплуатации:
Электрическая изоляция токоведущих частей, изолированных от корпуса, выдерживает без пробоя испытательное напряжение 2000 В переменного тока частотой 50 Гц в течение 1 минуты при подключении к источнику мощностью не менее 0,5 кВА.
Компания «Альфа-ЖАТ» предлагает купить панельный блок унифицированный стрелочной или бесстрелочной изолированной секции УСП по доступной цене.
Оперативная доставка по всей территории РФ и в страны СНГ!
