Предназначены для контроля целостности нити светофорных ламп в непрерывном режиме работы в составе аппаратуры автоматики и телемеханики на железных дорогах.
| Сопротивление обмотки постоянному току | 70 Ом ± 10 % |
| Сопротивление цепи замыкающих контактов | до 0,3 Ом |
| Сопротивление цепи размыкающих контактов | до 0,03 Ом |
| Ток отпускания | от 0,045 А |
| Ток срабатывания | до 0,098 А |
| Максимальный ток питания | 0,3 А |
| Климатическое исполнение | УХЛ 3 (ГОСТ 15150-69) |
| Рабочие температуры | от -45 до +50 °С |
| Габаритные размеры (ДхШхВ) | 150х90х70 мм |
| Масса | 0,9 кг |
| № чертежа | 157.1375-00-00-03 |
| Реле 2ОЛБ-Эл-25 | 1 шт |
| Руководство по эксплуатации | 1 шт |

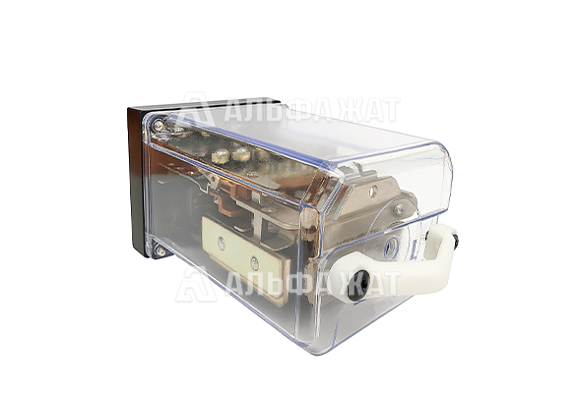

Реле электромагнитное нештепсельное огневое 2ОЛБ-Эл-25 - реле переменного тока, соответствующее техническим условиям ТУ 32 ЭЛТ 110-18. Предназначено для непрерывного контроля целостности нити накала светофорных ламп в составе аппаратуры автоматики и телемеханики на железных дорогах.
Реле рассчитано на непрерывный режим работы и эксплуатацию в условиях умеренного климата (УХЛ), категория размещения 3 по ГОСТ 15150-69. При этом реле сохраняет работоспособность при температуре окружающей среды от минус 45 °С до плюс 50 °С и относительной влажности воздуха до 98 % при температуре +25 °С, что соответствует требованиям для работы в жестких климатических условиях.
Реле предназначено для установки в релейных блоках.
Каждое реле содержит четыре переключающих контакта (4 фт). Конструктивное исполнение обеспечивает удобство монтажа, обслуживания и надежную коммутацию цепей.
Совместимость с трансформаторами и контроль состояния ламп:
Реле предназначены для совместной работы с трансформаторами СТ-4М или СТ-4Г с током холостого хода 18 мА.
Отпускание якоря и замыкание размыкающих контактов происходит при перегорании нити сигнальной лампы 25 Вт 12 В (СТ-5М/5МП/5Г) или 15 Вт 12 В (СТ-4М/4Г) - при входном напряжении 220 В.
