Предназначены для контроля целостности нити светофорных ламп в непрерывном режиме работы в составе аппаратуры автоматики и телемеханики на железных дорогах.
| Сопротивление обмотки постоянному току | 185 Ом ± 10 % |
| Сопротивление цепи замыкающих контактов | до 0,3 Ом |
| Сопротивление цепи размыкающих контактов | до 0,03 Ом |
| Время отпускания | от 0,12 с |
| Напряжение отпускания | от 1,8 В |
| Напряжение срабатывания | до 8 В |
| Максимальное напряжение питания | 16 В |
| Климатическое исполнение | УХЛ 3 (ГОСТ 15150-69) |
| Рабочие температуры | от -45 до +50 °С |
| Габаритные размеры (ДхШхВ) | 150х90х70 мм |
| Масса | 0,9 кг |
| № чертежа | 157.1374-00-00-04 |
| Реле 2О-Эл-0,33/185 | 1 шт |
| Руководство по эксплуатации | 1 шт |

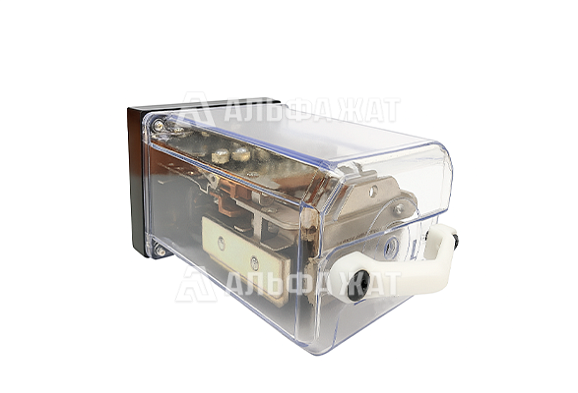

Реле электромагнитное штепсельное огневое 2О-Эл-0,33/185 - реле переменного тока, соответствующее техническим условиям ТУ 32 ЭЛТ 110-18. Предназначено для непрерывного контроля целостности нити накала светофорных ламп в составе аппаратуры автоматики и телемеханики на железных дорогах.
Реле рассчитано на непрерывный режим работы и эксплуатацию в условиях умеренного климата (УХЛ), категория размещения 3 по ГОСТ 15150-69. При этом реле сохраняет работоспособность при температуре окружающей среды от минус 45 °С до плюс 50 °С и относительной влажности воздуха до 98 % при температуре +25 °С, что соответствует требованиям для работы в жестких климатических условиях.
Реле предназначено для установки на стативах и в релейных шкафах.
Каждое реле содержит четыре переключающих контакта (4 фт). Конструктивное исполнение обеспечивает удобство монтажа, обслуживания и надежную коммутацию цепей.
Режим работы
Реле обеспечивает устойчивую работу в мигающем режиме питания:
Компания «Альфа-ЖАТ» предлагает купить по низкой цене реле электромагнитное штепсельное огневое 2О-Эл-0,33/185.
Доставка по всей территории Российской Федерации и в страны СНГ!
