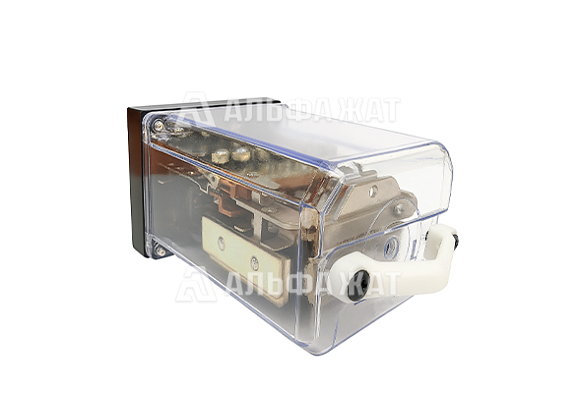

Реле электромагнитное ПЛ3МУ-Эл-600/1300

Реле электромагнитное ПЛ3У-Эл-600/1300 разработан в соответствии с ТУ 32 ЭЛТ 109-18 и предназначен для эксплуатации в непрерывном режиме в составе аппаратуры СЦБ. Устройство рассчитано на климатическое исполнение У, категорию размещения 3 по ГОСТ 15150-69, при этом сохраняют работоспособность в расширенном температурном диапазоне от -45 °C до +50 °C и при относительной влажности до 100 % при температуре +25 °C.

Монтаж реле осуществляется на стативах и в релейных шкафах, что обеспечивает удобство их использования в составе релейных установок.

Контактная группа реле включает в себя:

• 2 переключающих контакта (2 фт);
• 2 замыкающих контакта (2 ф).

Сопротивление цепи контактов при поставке не превышает:

• 0,3 Ом - для замыкающих контактов;
• 0,03 Ом - для размыкающих контактов.

Условия отпускания якоря и размыкания контактов зависят от режима работы. В первом варианте якорь отпускается при снятии нажатия трёх замыкающих контактов (то есть 75 %) и отключении питания рабочей обмотки при наличии удвоенного номинального напряжения на поляризующей обмотке. Во втором случае, при полном снятии нажатия (четыре контакта) и подаче напряжения на поляризующую обмотку, а на рабочую - полуторакратного номинального напряжения, реле также отпускает якорь. Это происходит при отключении питания рабочей обмотки, обеих обмоток или при смене полярности на рабочей обмотке.

Реле ПЛ3У-Эл имеют гарантированную коммутационную стойкость:

• не менее 0,8 млн включений и выключений в нормальном режиме;
• до 3 млн циклов коммутации цепей постоянного тока 50 мА при напряжении 24 В.

Компания «Альфа-ЖАТ» предлагает купить по лучшей цене реле электромагнитное ПЛ3У-Эл-600/1300.

Доставка по РФ и в страны СНГ!
