Используется для осуществления электрических зависимостей в схемах управления стрелочным электроприводом.
| Материал контактов |
комбинированный, исключающий сваривание |
| Сопротивление обмотки постоянному току | 0,64/200 Ом ± 10 % |
| Номинальное напряжение питания | 24 В |
| Напряжение срабатывания | до 15 В |
| Время отпускания при 24 В | от 0,1 с |
| Напряжение отпускания при 200 Ом | от 3 В |
| Напряжение отпускания при 0,64 Ом | от 5,5 В |
| Максимально допустимое напряжение при 200 Ом | 32 В |
| Максимально допустимое напряжение при 0,64 Ом | 45 В |
| Климатическое исполнение | У 3 (ГОСТ 15150-69) |
| Рабочие температуры | от -45 до +50 °С |
| Габаритные размеры (ДхШхВ) | 160х90х70 мм |
| Масса | 1,1 кг |
| № чертежа | 157.1371-00-00 |
| СКМТР | 3185651832 |
| Реле С5-Эл-1200/200 | 1 шт |
| Руководство по эксплуатации | 1 шт |

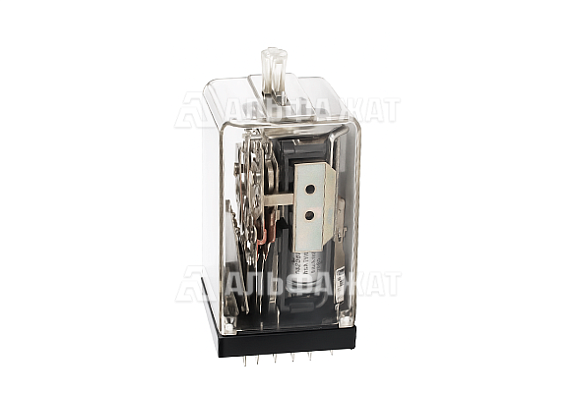

Реле электромагнитное С5-Эл-1200/200 предназначено для коммутации электрических цепей управления в системах стрелочного электропривода. Применяется в железнодорожных и иных транспортных инфраструктурах, где требуется высокая надежность коммутационного оборудования.
Конструктивные особенности:
Ресурс контактной группы:
Компания «Альфа-ЖАТ» предлагает купить по низкой цене реле электромагнитное С5-Эл-1200/200.
Доставка по территории РФ и в страны СНГ!
