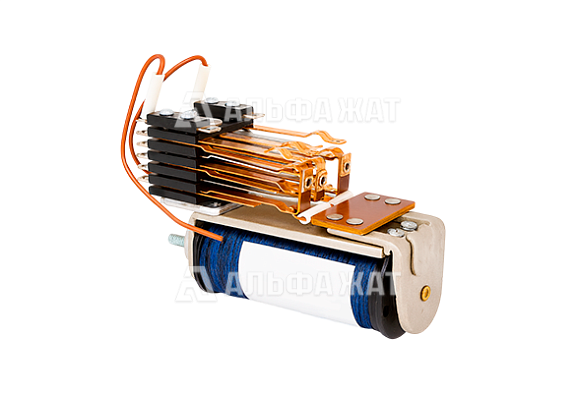

Реле импульсное медленнодействующее нештепсельное КДР-6-М на 4 колонки

Реле импульсное медленнодействующее нештепсельное КДР-6-М на 4 колонки представляет собой медленнодействующее реле с укороченной катушкой и удлиненной медной втулкой, расположенной между якорем и катушкой, для получения большего замедления на притяжение и отпускание якоря. Применяется для коммутации электрических цепей в системах железнодорожной автоматики, телемеханики, связи и электропитания. Обеспечивает высокую надёжность и долговечность при эксплуатации в сложных климатических условиях.

Изделие соответствует требованиям ТУ 32 ЦШ 475-95 и может применяться в климатических исполнениях У, УХЛ и Т (категории размещения 3 и 4 по ГОСТ 15150-69), что допускает его работу при температуре от -40 °С до +55 °С и относительной влажности воздуха до 80 %.

Особенности конструкции:

• катушка расположена перед медной втулкой возле якоря;
• монтажные провода подключаются с помощью горячей пайки непосредственно к контактным пластинам, которые имеют отверстия для надёжного соединения;
• воздушный зазор между якорем и сердечником обеспечивается с помощью антимагнитного упора, прикрепленного к нижней полке корпуса, а также путем прогиба якоря;
• конструкция обмотки исключает проворачивание катушки на сердечнике, а также обеспечивает отсутствие контакта катушки с якорем при любом положении реле;
• все крепёжные соединения имеют защиту от саморазвинчивания, что повышает надёжность работы в условиях вибрации.

Ресурс при нагрузке:

• до 70х10⁶ коммутаций при использовании искрогашения (для реле с усиленными контактами)
• без чистки и регулировки: до 60х10⁶ замыкающих и 60х10⁶ размыкающих коммутаций

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене реле импульсное медленнодействующее нештепсельное КДР-6-М на 4 колонки.

Оперативная доставка по территории РФ и в страны СНГ!
