2-3 колонки

Модель | КДРШ-1-М

Реле импульсное медленнодействующее штепсельное КДРШ-1-М на 2-3 колонки

Применяется для коммутации электрических цепей в системах железнодорожной автоматики, телемеханики, связи и электропитания.

Оставить заявку

Карточка товара

Характеристики

количество колонок	от 2 до 3 шт
Сопротивление цепи контактов начальное	до 0,02 Ом
Сопротивление цепи контактов после 10⁷ циклов	до 0,08 Ом
Допускаемый ток	от 0,01 до 0,1 А
Напряжение на разомкнутых контактах	220 В
Тип электрической нагрузки	индуктивная
Тип тока	постоянный/переменный
Количество коммутаций	1х10⁵
Срабатывание	до 30 мА
Механическая и коммутационная износостойкость	от 20х10⁶
Обслуживание	через каждые 10⁶ циклов
Максимальный ток коммутации	2 А
Климатическое исполнение	У 3/ УХЛ 4 (ГОСТ 15150-69)
Рабочие температуры	от -40 до +55 °C
Габаритные размеры (ДхШхВ)	130х100х60 мм
Масса	0,57 кг

Комплект поставки

Реле КДРШ-1-М

1 шт

Исполнения изделия

№ чертежа	СКМТР
617.00.80	3185651480
617.00.81	3185651481
617.00.82	3185651482

ОПИСАНИЕ

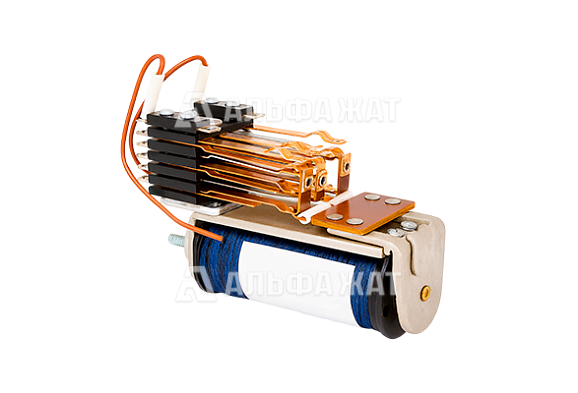

Реле импульсное медленнодействующее штепсельное КДРШ-1-М на 2-3 колонки - это электромагнитное реле в штепсельном исполнении. Такой формат установки обеспечивает удобство и скорость замены реле без необходимости демонтажа монтажной платы, что критически важно при техническом обслуживании и ремонте. Соответствует требованиям ТУ 32 ЦШ 475-95.

Область применения

Реле используется для реализации электрических зависимостей в системах автоматики, телемеханики, системах связи и электропитания железнодорожного транспорта. Предназначено для работы в умеренных и холодных климатических условиях по ГОСТ 15150-69:

исполнение У, категория 3;
исполнение УХЛ, категория 4 (температурный диапазон от -40°C до +55°C);
исполнение Т, категории 3 и 4.

Конструктивные особенности:

магнитная система реле включает в себя сердечник с полюсным наконечником;
в якоре установлены антимагнитные штифты, обеспечивающие заданный воздушный зазор при притяжении, что стабилизирует характеристики реле;
катушка реле жестко фиксирована и исключает проворачивание на сердечнике, контакт якоря с катушкой невозможен при любом рабочем положении;
конструкция реле предусматривает исполнение для нормальных условий эксплуатации и эксплуатации в условиях повышенной вибрации (крепёжные элементы (гайки и винты) защищены от саморазвинчивания).

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене реле импульсное медленнодействующее штепсельное КДРШ-1-М на 2-3 колонки.
