Применяются для установки в путевых ящиках ПЯ-1 для работы станционных и перегонных рельсовых цепей тональной частоты автоматики и телемеханики железнодорожного транспорта.
|
Номинальное сопротивление |
0,5 Ом ± 10 % |
|
Номинальный ток |
16 А |
|
Степень защиты |
IP00 (ГОСТ 14254-80 ) |
|
Климатическое исполнение |
У 2 (ГОСТ 15150-69) |
| Габаритные размеры (ДхШхВ) | не более 190х53х157 мм |
| Масса | 1,4 кг |
| № чертежа | ТЕШИ.66361.00.000-02, 17510-00-00-08 |
| СКМТР | 6199000051 |
| Резистор постоянный низкоомный РПН-0,5 | 1 шт |
| Техническая документация | 1 шт |
Резистор нерегулируемый РПН-0,5 изготавливается в соответствии с требованиями ТУ 32 ЦШ 2087-00 или ТУ BY 200215500.139–2015 в зависимости от номера чертежа. Предназначен для установки в путевых ящиках ПЯ-1. Применяется в составе станционных и перегонных рельсовых цепей тональной частоты, используемых в устройствах железнодорожной автоматики и телемеханики для обеспечения надежного контроля целостности рельсовых нитей и передачи сигналов.

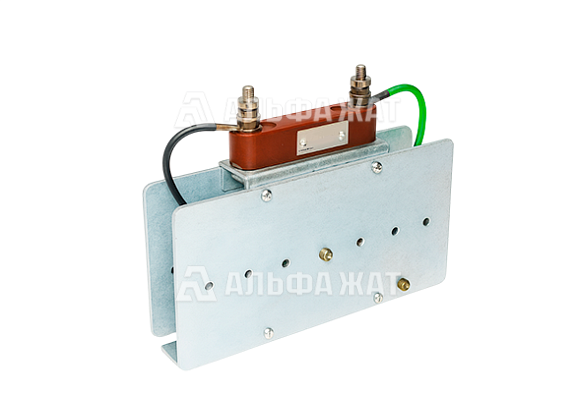

Конструктивно резистор выполнен в виде блока из резисторов и металлических пластин (выполняющих функцию теплоотвода), а также кронштейна для крепления резистора и двух штыревых выводов для подключения монтажных проводов. Такая конструкция обеспечивает работоспособность устройства в условиях воздействия вибраций (виброустойчивость 1 g в диапазоне частот от 5 до 100 Гц).
Резистор соответствует климатическому исполнению У и категории размещения 2 по ГОСТ 15150-69, что означает его пригодность для работы в макроклиматических районах с умеренным климатом при установке в закрытых вентилируемых помещениях или аппаратных шкафах, защищённых от прямого воздействия атмосферных осадков. Рабочие температуры от -45 до +65 °C.
Форма заказа в зависимости от номера чертежа изделия:
