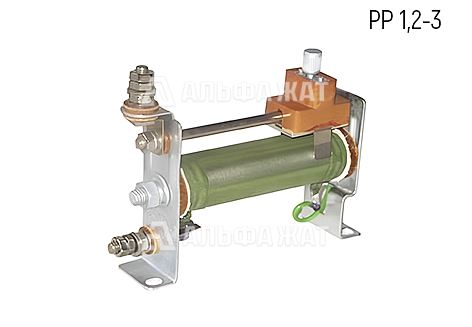

Резистор регулируемый РР 1,2-3
СКМТР | 6199000409

Резистор регулируемый РР 1,2-3

Применяется для электрических цепей устройств автоматики и телемеханики железнодорожного транспорта.

Оставить заявку
Характеристики

Номинальное сопротивление

1,2 Ом

Предельное отклонение сопротивления

от -10 до +20 %

Номинальный ток

3 А

Степень защиты

IP00 (ГОСТ 14254-80 )

Климатическое исполнение

У 2 (ГОСТ 15150-69)

Габаритные размеры (ДхШхВ)

134.5х110,5х30 мм

Масса

0,4 кг

№ чертежа
ТЕШИ.66450.00.000, 17384-00-00-01
СКМТР
6199000409

Комплект поставки

Резистор РР 1,2-3

1 шт

Техническая документация

1 шт

ОПИСАНИЕ

Резистор регулируемый РР 1,2-3 изготавливается в соответствии с требованиями ТУ 32 ЦШ 2058-97 или ТУ BY 200215500.139-2015 в зависимости от номера чертежа изделия. Предназначен для применения в электрических цепях устройств автоматики и телемеханики железнодорожного транспорта. Обеспечивает точную регулировку сопротивления в заданном диапазоне и используется для настройки, балансировки и согласования электрических схем.

Устройство конструктивно выполнено в виде блока, состоящего из резистора и регулировочного ползунка, а также кронштейнов для крепления и двух штыревых выводов для подключения монтажных проводов. Резистор РР может быть использован вместо резистора типа РМР и 7157.

Конструкция резистора разработана с учётом условий эксплуатации в макроклиматическом районе с умеренным климатом (исполнение У по ГОСТ 15150-69) и соответствует категории размещения 2, что предполагает работу в помещениях с естественной вентиляцией, без регулирования климатических параметров, но с защитой от прямого воздействия атмосферных осадков и солнечной радиации. Рабочие температуры от -45 до +65 °C. Виброустойчивость резистора 1 g в диапазоне частот от 5 до 100 Гц.

Форма заказа в зависимости от номера чертежа изделия:

  • Резистор РР 0,6-5 ТУ BY 200215500.139–2015 (черт. ТЕШИ.66450.00.000).
  • Резистор РР 0,6-5 ТУ 32 ЦШ 2058-97 (черт. 17384-00-00).

Компания «Альфа-ЖАТ» предоставляет выгодную цену на резистор регулируемый РР 1,2-3.

Доставка по всей России и в страны СНГ!
