Применяется для электрических цепей устройств автоматики и телемеханики железнодорожного транспорта.
|
Номинальное сопротивление |
6 Ом |
|
Предельное отклонение сопротивления |
от -10 до +20 % |
|
Номинальный ток |
3,3 А |
|
Степень защиты |
IP00 (ГОСТ 14254-80 ) |
|
Климатическое исполнение |
У 2 (ГОСТ 15150-69) |
|
Габаритные размеры (ДхШхВ) |
217,5х190,5х30 мм |
|
Масса |
0,6 кг |
|
№ чертежа |
ТЕШИ.66450.00.000, 17384-00-00-08 |
|
СКМТР |
6199000414 |
|
Резистор РР 6-3,3 |
1 шт |
|
Техническая документация |
1 шт |
Резистор регулируемый РР 6-3,3 изготавливается в соответствии с требованиями ТУ 32 ЦШ 2058-97 или ТУ BY 200215500.139-2015 в зависимости от номера чертежа изделия. Предназначен для применения в электрических цепях устройств автоматики и телемеханики железнодорожного транспорта. Обеспечивает точную регулировку сопротивления в заданном диапазоне и используется для настройки, балансировки и согласования электрических схем.

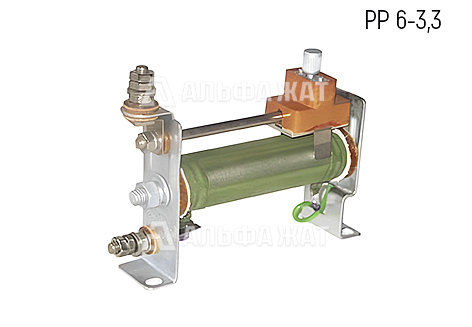

Устройство конструктивно выполнено в виде блока, состоящего из резистора и регулировочного ползунка, а также кронштейнов для крепления и двух штыревых выводов для подключения монтажных проводов. Резистор РР может быть использован вместо резистора типа РМР и 7157.
Конструкция резистора разработана с учётом условий эксплуатации в макроклиматическом районе с умеренным климатом (исполнение У по ГОСТ 15150-69) и соответствует категории размещения 2, что предполагает работу в помещениях с естественной вентиляцией, без регулирования климатических параметров, но с защитой от прямого воздействия атмосферных осадков и солнечной радиации. Рабочие температуры от -45 до +65 °C. Виброустойчивость резистора 1 g в диапазоне частот от 5 до 100 Гц.
Форма заказа в зависимости от номера чертежа изделия:
