Применяется для защиты аппаратуры рельсовых цепей на участках с автономной тягой и другой низковольтной аппаратуры от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в контактной сети электрифицированных железных дорог.
|
Особенности исполнения |
Выравниватель, розетка переходная и колодка контактная |
|
Номинальное напряжение переменного тока |
28 В |
|
Номинальное напряжение постоянного тока |
40 В |
|
Ток утечки |
0,15 мА |
|
Коэффициент нелинейности |
не менее 22 |
|
Допустимая амплитуда одиночных импульсов |
5000 А |
|
Остающееся напряжение при |
не более 700 В |
|
Электрическая прочность изоляции |
не менее 2000 В |
|
Электрическое сопротивление изоляции |
не менее 500 Мом |
|
Габаритные размеры (ДхШхВ) |
58х52х25 мм |
|
Масса |
не более 0,062 кг |
|
№ чертежа |
ТЕШИ.6603.01-000-02 (17234-00-00-02) |
|
Выравниватели ВОЦН-24-3 |
1 шт |
|
Паспорт (один экземпляр на 30 изделий) |
1 шт |
|
Этикетка (1 экземпляр на 30 изделий) |
1 шт |

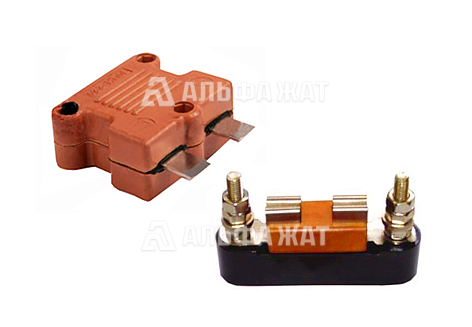

Выравниватель низковольтный ВОЦН-24-3 применяется для защиты аппаратуры рельсовых цепей на участках с автономной тягой и другой низковольтной аппаратуры от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в контактной сети электрифицированных железных дорог. Выравниватель В0ЦН-24-3 заменяет выравниватель предыдущего поколения ВК-10.
Выравниватель ВОЦН применяется для установки в кабельных, путевых и трансформаторных ящиках, релейных шкафах и стативах.
Форма заказа:
Компания «Альфа-ЖАТ» предоставляет выгодную цену на выравниватель низковольтный ВОЦН-24-3.
