Применяется для защиты аппаратуры рельсовых цепей на участках с автономной тягой и другой низковольтной аппаратуры от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в контактной сети электрифицированных железных дорог.
| Особенности исполнения |
выравниватель |
|
Номинальное напряжение переменного тока |
40 В |
|
Номинальное напряжение постоянного тока |
40 В |
|
Ток утечки |
0,3 мА |
|
Ток утечки |
0,1 мА |
|
Коэффициент нелинейности |
не менее 22 |
|
Допустимая амплитуда одиночных импульсов |
5000 А |
|
Остающееся напряжение при |
не более 800 В |
|
Электрическая прочность изоляции |
не менее 2000 В |
|
Электрическое сопротивление изоляции |
не менее 500 Мом |
|
Габаритные размеры (ДхШхВ) |
85х75х19 мм |
| Масса |
не более 0,25 кг |
|
№ чертежа |
ТЕШИ.6602-01-000 (17324-00-00-03) |
|
Выравниватели ВОЦН-36-1 |
1 шт |
|
Паспорт (один экземпляр на 30 изделий) |
1 шт |
|
Этикетка |
1 шт |

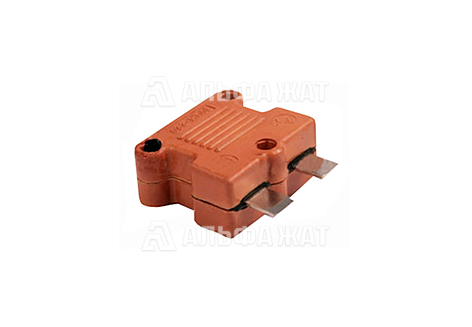

Выравниватель низковольтный ВОЦН-36-1 применяется для защиты аппаратуры рельсовых цепей на участках с автономной тягой и другой низковольтной аппаратуры от импульсных перенапряжений, возникающих в результате грозовых разрядов и коммутационных процессов в контактной сети электрифицированных железных дорог. Выравниватель В0ЦН-36-1 заменяет выравниватель предыдущего поколения ВК-20.
Выравниватель ВОЦН применяется для установки в кабельных, путевых и трансформаторных ящиках, релейных шкафах и стативах.
Форма заказа:
